|
Thông tin chi tiết sản phẩm:
|
| Vật tư: | UNS N06600, một vật liệu kỹ thuật tiêu chuẩn | ||
|---|---|---|---|
| Làm nổi bật: | hợp kim đặc biệt cao cấp,hợp kim hiệu suất cao,hợp kim uns n06600 cho hàng không vũ trụ |
||
Hợp kim chống ăn mòn và chịu nhiệt UNS N06600, W.Nr.2.4816, INCONEL® 600, VDM® Alloy 600 cho hàng không vũ trụ
SẢN PHẨM
Hợp kim chống ăn mòn và chịu nhiệt UNS N06600 cho hàng không vũ trụ
THIẾT KẾ THIẾT BỊ
NS312, GH3600, W.Nr.2.4816 (EN), NiCr15Fe (EN), INCONEL® 600, VDM ® Alloy 600 / 600H, NiCr15Fe8 (ISO), NA 14 (Anh), NC15Fe (AFNOR)
TỔNG QUAT
UNS N06600 là vật liệu kỹ thuật tiêu chuẩn cho các ứng dụng đòi hỏi khả năng chống ăn mòn và nhiệt. Hợp kim cũng có tính chất cơ học tuyệt vời và thể hiện sự kết hợp mong muốn của độ bền cao và khả năng làm việc tốt. Hàm lượng niken cao giúp khả năng chống ăn mòn của hợp kim bởi nhiều hợp chất hữu cơ và vô cơ và cũng làm cho nó gần như miễn nhiễm với sự nứt ăn mòn ứng suất clorua-ion. Chromium chống lại các hợp chất lưu huỳnh và cũng cung cấp khả năng chống lại các điều kiện oxy hóa ở nhiệt độ cao hoặc trong các dung dịch ăn mòn. Các hợp kim không kết tủa cứng; nó được làm cứng và tăng cường chỉ bằng công việc lạnh.
MẪU SẢN PHẨM
Rèn, tấm, tấm, dải, ống và ống, lắp ống, thanh, thanh, dây, vv
ỨNG DỤNG

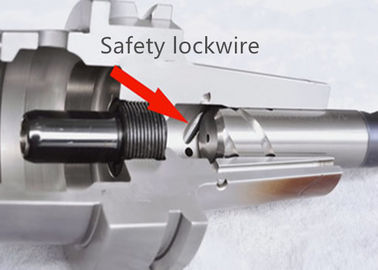

Trong lĩnh vực hàng không, hợp kim N06600 được sử dụng cho nhiều loại động cơ và khung máy bay phải chịu được nhiệt độ cao. Ví dụ như lockwire, ống xả và con dấu tuabin.
Với sức mạnh, khả năng chịu nhiệt và ăn mòn ở nhiệt độ cao, hợp kim UNS N06600 được sử dụng rộng rãi trong các môi trường liên quan đến nhiệt độ từ đông lạnh đến trên 2000 (1095 ℃). Các lĩnh vực ứng dụng khác bao gồm công nghiệp hóa chất, công nghiệp xử lý nhiệt, lĩnh vực điện tử, lò phản ứng hạt nhân, v.v.
THÀNH PHẦN HÓA CHẤT (wt%):
| Fe | Ni | Cu | Cr | Sĩ | C |
| 6.0-10.0 | ≥72.0 | .50,50 | 14.0-17.0 | .50,50 | .150,15 |
| Ti | Al | Mn | P | S | |
| 30.30 | 30.30 | ≤1.00 | .00.020 | .0.015 |
Lưu ý: phần tử phải được xác định một cách hợp lý bởi sự khác biệt.
TÍNH CHẤT VẬT LÝ
| Tỉ trọng | Phạm vi nóng chảy | Nhiệt dung riêng | Điện trở suất | Nhiệt độ Curie | Tính thấm tại 200 oersted | |||||
| lb / in3 | Mg / m 3 | ℉ | ℃ | Btu / lb- | J / kg- ℃ | ohm-Circ mil / ft | m-m | ℉ | ℃ | (15,9 kA / m) |
| 0,303 | 8,47 | 2470-2575 | 1354-1413 | 0,196 | 444 | 620 | 1,03 | -192 | -124 | 1,01 |
M TÍNH CHẤT ECHANICS
Một phạm vi rộng của sức mạnh và độ cứng có thể đạt được với hợp kim UNS N06600, tùy thuộc vào hình thức và điều kiện. Trong điều kiện ủ, hợp kim thể hiện cường độ năng suất vừa phải từ 25.000 đến 50.000 psi (từ 172 đến 345 MPa). Sức mạnh năng suất trong phạm vi đó, kết hợp với độ giãn dài từ 55 đến 35%, cho phép hợp kim được chế tạo với ít khó khăn. Vật liệu gia công nguội cực mạnh, tuy nhiên có thể có độ bền kéo cao tới 220.000 psi (1517 MPa).
SỨC CĂNG
Danh mục độ bền kéo của nhiệt độ phòng danh nghĩa của vật liệu ở dạng và điều kiện tiêu chuẩn
| Hình thức | Điều kiện | Sức căng | Sức mạnh năng suất (bù đắp 0,2%) | Độ giãn dài | Độ cứng | ||
| ksi | MPa | ksi | MPa | % | Rockwell | ||
| Thanh và thanh lạnh | Ủng hộ | 80-100 | 550-690 | 25-50 | 170-345 | 55-35 | 65-85B |
| Như đã vẽ | 105-150 | 725-1035 | 80-125 | 550-860 | 30-10 | 90B-30C | |
| Thanh và que thành phẩm nóng | Ủng hộ | 80-100 | 550-690 | 30-50 | 205-345 | 55-35 | 65-85B |
| Nóng xong | 85-120 | 585-830 | 35-90 | 240-620 | 50-30 | 75-95B | |
| Tấm cán nóng | Ủng hộ | 80-105 | 550-725 | 30-50 | 205-345 | 55-35 | 65-85B |
| Như cuộn | 85-110 | 580-760 | 35-65 | 240-450 | 50-30 | 80-95B | |
| Tấm cán nguội | Ủng hộ | 80-100 | 550-690 | 30-45 | 205-310 | 55-35 | Tối đa 88B |
| Cứng | 120-150 | 830-1035 | 90-125 | 620-860 | 15-2 | 24 phút tối thiểu | |
| Dải cán nguội | Ủng hộ | 80-100 | 550-690 | 30-45 | 205-310 | 55-35 | Tối đa 84B |
| Mùa xuân nóng | 145-170 | 1000-1170 | 120-160 | 830-1100 | 43375 | 30C tối thiểu | |
| Ống thành phẩm nóng | Nóng xong | 75-100 | 520-690 | 25-50 | 170-345 | 55-35 | - |
| Ủng hộ | 75-100 | 520-690 | 25-50 | 170-345 | 55-35 | - | |
| Ống và ống lạnh | Ủng hộ | 80-100 | 550-690 | 25-50 | 170-345 | 55-35 | Tối đa 88B |
| Dây rút lạnh b | Ủng hộ | 80-120 | 550-830 | 35-75 | 240-520 | 45-20 | - |
| Tính cách số 1 | 105-135 | 725-930 | 70-105 | 480-725 | 35-15 | - | |
| Mùa xuân nóng | 170-220 | 1170-1520 | 150-210 | 1035-1450 | 5-2 | - | |
TÁC ĐỘNG TĂNG CƯỜNG VÀ CƠ CẤU
Hợp kim UNS06600 có độ bền va đập tốt ở nhiệt độ phòng và giữ lại hầu như toàn bộ cường độ đó ở nhiệt độ thấp; không có sự chuyển tiếp khó khăn để giòn với nhiệt độ giảm.
Giá trị cường độ tác động (lỗ khóa Charpy) cho tấm dày 1/2 inch (13mm) tại phòng và nhiệt độ thấp
| Sự định hướng | Nhiệt độ | Sức mạnh tác động (trung bình của ba bài kiểm tra) | ||
| ℉ | ℃ | Ft-lb | J | |
| Ngang | 70 | 21 | 63,5 | 86.1 |
| -110 | -79 | 65,5 | 88,8 | |
| -320 | -196 | 60,8 | 82,4 | |
| Theo chiều dọc | 70 | 21 | 61,7 | 83,7 |
| -110 | -79 | 67 | 90,8 | |
| -320 | -196 | 61.3 | 83.1 | |
Giá trị cường độ tác động nhiệt độ phòng của que
| Điều kiện | Sức mạnh tác động | |||
| Notch | Charpy U-Notch | |||
| ft-lb | J | ft-lb | J | |
| Vẽ lạnh | > 120 | > 163 | 230 | 312 |
| Lạnh lùng, ủ rũ | 70-100 | 95-136 | 151 | 205 |
| Cán nóng | > 120 | > 163 | 230 | 312 |
| Cán nóng, ủ | 100-120 | 136-163 | - | - |
CƠ SỞ LÝ LUẬN
Tính chất leo của hợp kim UNS N06600 trong hai điều kiện được hiển thị cho nhiệt độ đến 2100 (1150 ℃)
| Nhiệt độ | Căng thẳng cho một tốc độ leo thứ cấp của | ||||||||
| 0,01% / 1000 giờ | 0,1% / 1000 giờ | ||||||||
| Vẽ lạnh, ủ | Giải pháp xử lý b | Vẽ lạnh, ủ | Giải pháp xử lý | ||||||
| ° F | ° C | ksi | MPa | ksi | MPa | ksi | MPa | ksi | MPa |
| 800 | 427 | 30 | 206,9 | - | - | 40 | 275,8 | - | - |
| 900 | 482 | 18 | 124.1 | - | - | 28 | 193.1 | - | - |
| 1000 | 538 | 6.1 | 42.1 | - | - | 12,5 | 86,2 | - | - |
| 1100 | 593 | 3,4 | 23,4 | - | - | 6,8 | 46,9 | - | - |
| 1200 | 649 | 2.2 | 15.2 | - | - | - | - | - | - |
| 1300 | 704 | 1,4 | 9,7 | 4 | 27,6 | - | - | 5 | 34,5 |
| 1400 | 760 | 0,97 | 6,7 | 3,5 | 24.1 | - | - | - | - |
| 1500 | 816 | 0,66 | 4.6 | 2,8 | 19.3 | - | - | 3.2 | 22.1 |
| 1600 | 871 | 0,45 | 3,1 | 1.7 | 11,7 | 0,88 | 6.1 | 2 | 13.8 |
| 1700 | 927 | - | - | 0,81 | 5,6 | - | - | 1.1 | 7.6 |
| 1800 | 982 | 0,34 | 2.3 | 0,35 | 2.4 | 0,56 | 3.9 | 0,56 | 3.9 |
| 2000 | 1093 | 0,16 | 1.1 | 0,16 | 1.1 | 0,27 | 1.9 | 0,27 | 1.9 |
| 2100 | 1149 | 0,1 | 0,7 | 0,1 | 0,7 | 0,17 | 1.2 | 0,17 | 1.2 |
ĐẶC TÍNH
Tính chất phá vỡ cho vật liệu trong các điều kiện khác nhau
| Nhiệt độ | Căng thẳng để tạo ra vỡ | ||||||||||
| 10 giờ | 100 giờ | 1.000 giờ | 10.000 giờ | 100.000 giờ | |||||||
| ° F | ° C | k si | MPa | ksi | MPa | ksi | MPa | ksi | MPa | ksi | MPa |
| Vẽ lạnh, ủ ở 1750 (954oC) / 3 giờ, AC | |||||||||||
| 100 | 538 | 74 | 510,2 | 50 | 344.8 | 34 | 234,4 | 23 | 158,6 | 16 | 110.3 |
| 1200 | 649 | 34 | 234,4 | 23 | 158,6 | 14,5 | 100 | 9,4 | 64,8 | 6 | 41,4 |
| 1400 | 760 | 13 | 89,6 | 8.4 | 57,9 | 5,6 | 38,6 | 3.6 | 24.8 | 2.4 | 16,5 |
| 1600 | 871 | 7,5 | 51,7 | 4,8 | 33.1 | 3 | 20,7 | 1.9 | 13.1 | 1.2 | 8.3 |
| 1800 | 982 | 4,4 | 30.3 | 2,8 | 19.3 | 1.8 | 12.4 | 1,15 | 7,9 | 0,73 | 5 |
| 2000 | 1093 | 2.1 | 14,5 | 1,4 | 9,7 | 0,92 | 6,3 | 0,62 | 4.3 | 0,42 | 2.9 |
| Cán nóng, ủ ở 1650 (899oC) / 2 giờ | |||||||||||
| 1350 | 732 | 20 | 137,9 | 13,5 | 93.1 | 9,2 | 63,4 | 6,4 | 44.1 | 4,4 | 30.3 |
| 1600 | 871 | 8.1 | 55,8 | 5,3 | 36,5 | 3,5 | 24.1 | 2.2 | 15.2 | 1,5 | 10,3 |
| 1800 | 982 | 4,4 | 30.3 | 2,8 | 19.3 | 1.8 | 12.4 | 1,15 | 7,9 | 0,73 | 5 |
| 2000 | 1093 | 2.1 | 14,5 | 1,4 | 9,7 | 0,92 | 6,3 | 0,62 | 4.3 | 0,4 | 2,8 |
| Dung dịch được xử lý ở 2050 (1121 ℃) / 2hr, AC | |||||||||||
| 1350 | 732 | 19 | 131 | 14 | 96,5 | 9,8 | 67,6 | 7 | 48.3 | 5 | 34,5 |
| 1500 | 816 | 11,5 | 79.3 | số 8 | 55,2 | 5,6 | 38,6 | 4 | 27,6 | 2,8 | 19.3 |
| 1600 | 871 | số 8 | 55,2 | 5,3 | 36,5 | 3,5 | 24.1 | 2.3 | 15.9 | 1,5 | 10,3 |
| 1800 | 982 | 4,4 | 30.3 | 2,8 | 19.3 | 1.8 | 12.4 | 1,15 | 7,9 | 0,73 | 5 |
| 2000 | 1093 | 2.1 | 14,5 | 1,4 | 9,7 | 0,92 | 6,3 | 0,62 | 4.3 | 0,4 | 2,8 |
| 2100 | 1149 | 1.6 | 11 | 1.1 | 7.6 | - | - | - | - | - | - |
CHỐNG ĂN MÒN
Thành phần của hợp kim UNS N06600 cho phép nó chống lại nhiều loại chất ăn mòn. Hàm lượng crôm của hợp kim làm cho nó vượt trội hơn niken tinh khiết thương mại trong điều kiện oxy hóa, và hàm lượng niken cao của nó cho phép nó giữ được sức đề kháng đáng kể trong điều kiện giảm. Hàm lượng niken cũng cung cấp sức đề kháng tuyệt vời cho các giải pháp kiềm. Hợp kim có sức đề kháng công bằng đối với các dung dịch axit oxy hóa mạnh. Tuy nhiên, chỉ có tác dụng oxy hóa của không khí hòa tan là không đủ để đảm bảo sự thụ động hoàn toàn và không bị tấn công bởi các axit khoáng bão hòa không khí và một số axit hữu cơ đậm đặc nhất định.
CẤU TẠO
Hợp kim UNS N06600 là hợp kim dung dịch rắn ổn định, austenit. Các pha kết tủa duy nhất có trong cấu trúc vi mô là titan nitrua, cacbua titan (hoặc dung dịch của hai hợp chất thường được gọi là cyanonitrides) và cacbua crôm.
Titanium nitrides và carbide có thể nhìn thấy trong các kính hiển vi được đánh bóng ở độ phóng đại từ 50X trở lên. Chúng xuất hiện dưới dạng nhỏ, phân tán ngẫu nhiên, bao gồm hình góc cạnh. Màu sắc thay đổi từ vàng cam cho nitride sang xám-oải hương cho cacbua. Các nitrua và cyanonitrides này ổn định ở mọi nhiệt độ dưới điểm nóng chảy và không bị ảnh hưởng bởi quá trình xử lý nhiệt.
Ở nhiệt độ từ 1000-1800 (540-980oC), cacbua crom kết tủa ra khỏi dung dịch rắn. Lượng mưa xảy ra cả ở ranh giới hạt và trong ma trận. Do kết tủa ranh giới hạt, hành vi ăn mòn của hợp kim UNS N06600 tương tự như các hợp kim austenit khác trong đó vật liệu có thể dễ bị tấn công giữa các hạt trong một số môi trường xâm lấn (nhạy cảm) khi tiếp xúc với nhiệt độ 1000-1400 (540-760 ℃). Ở nhiệt độ trên 1400 (760oC), cacbua chiếm ưu thế là Cr7C3. Dưới 1400 (760oC), cacbua Cr23C6 cũng có mặt.
TIÊU CHUẨN RÕ RÀNG
Hợp kim UNS N06600 được phê duyệt theo Bộ luật nồi hơi và bình áp lực của Hiệp hội kỹ sư cơ khí Hoa Kỳ. Nó được phê duyệt theo Phần I (Nồi hơi điện), Phần III (Tàu hạt nhân) và Phần VIII (Tàu áp lực). Các ứng suất thiết kế cho phép được tìm thấy trong Phần II, Phần D. Phạm vi bảo hiểm của Phần I được cung cấp bởi Mã trường hợp 1827.
Đối với r od, b ar, w ire và f orgin g
ASTM B166 / ASME SB166
ASTM B564 / ASME SB564
Các trường hợp mã ASME 1827 và N-253
SAE AMS 5665 và 5687
BS 3075NA14 và 3076NA14
DIN 17752, 17753 và 17754
ISO 9723, 9724 và 9725,
SỮA-DTL-23229
QQ-W-390.
Cho p trễ, s heet và s chuyến đi
ASTM B168 / ASME SB168
ASTM B906 / ASME SB906
Các trường hợp mã ASME 1827 và N-253
SAE / AMS 5540
BS 3072NA14 và 3073NA14
DIN 17750
ISO 6208
EN 10095
SỮA-DTL-23228
Đối với p ipe và t ube
ASTM B167 / ASME SB167
ASTM B163 / ASME SB163
ASTM B516 / ASME SB516
ASTM B517 / ASME SB517
ASTM B751 / ASME SB751
ASTM B775 / ASME SB775
ASTM B829 / ASME SB829
Các trường hợp mã ASME 1827, N-20, N-253 và N-576
SAE AMS 5580
DIN 17751
ISO 6207
SỮA-DTL-23227
LỢI THẾ CẠNH TRANH
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Hàng trăm công nghệ bằng sáng chế.
KẾT THÚC KINH DOANH
| Số lượng đặt hàng tối thiểu | 500 ký |
| Giá bán | Thỏa thuận |
| Chi tiết đóng gói | Ngăn nước, vận chuyển đi biển, hộp gỗ không khử trùng |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 90-120 ngày |
| Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
| Khả năng cung ứng | 100 tấn / tháng |
Người liên hệ: Mr. lian
Tel: 86-13913685671
Fax: 86-510-86181887
