|
Thông tin chi tiết sản phẩm:
|
| Vật tư: | Thép không gỉ 17-4PH, S17400, SUS 630 rỗng rèn | Phân loại: | Thép không gỉ cứng kết tủa Martensitic |
|---|---|---|---|
| Sức căng: | 1100 ~ 1300MPa | ||
| Điểm nổi bật: | thép không gỉ 17-4PH ống liền mạch,kết tủa mactenxit Làm cứng thép không gỉ,ống liền mạch 17-4PH rèn |
||
1 SẢN PHẨM

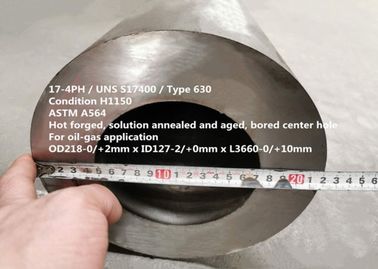

Kết tủa Martensitic làm cứng thép không gỉ 17-4PH (điều kiện H1100, H1150, v.v.), độ dày thành dày SUS630, S17400 được rèn ống liền mạch
THIẾT KẾ 2 THIẾT BỊ
0Cr17Ni4Cu4Nb (GB / T), AISI630 (ASTM), W.Nr.1.4542, X5CrNiCuNb16-4 (DIN)
3 ỨNG DỤNG
(1) Dầu khí
(2) Hóa dầu
4 TỔNG QUAN
17-4PH là thép không gỉ làm cứng kết tủa crôm-niken-đồng được sử dụng cho các ứng dụng đòi hỏi cường độ và độ cứng cao cùng với khả năng chống ăn mòn ở mức độ vừa phải.Cường độ cao được duy trì đến khoảng 600 (316oC).Hợp kim này được chỉ định Lớp hoặc Loại 630 trong một số thông số kỹ thuật.
17-4PH có cấu trúc martensitic trong điều kiện ủ và được tăng cường hơn nữa bằng cách xử lý nhiệt độ thấp làm kết tủa một pha chứa đồng trong hợp kim.So với nhiều hợp kim trong gia đình làm cứng kết tủa, hợp kim S17400 yêu cầu xử lý nhiệt đơn giản;một quá trình một bước được thực hiện ở nhiệt độ trong khoảng 900 ℉ (482oC) đến 1150 (621oC) tùy thuộc vào sự kết hợp giữa sức mạnh và độ bền mong muốn.Một loạt các tính chất có thể được tạo ra bằng cách xử lý nhiệt một bước này.Xử lý nhiệt trong phạm vi 900 (482oC) tạo ra cường độ cao nhất, mặc dù ít hơn một chút so với các hợp kim như S17700 hoặc S15700.Các kết tủa làm cứng thép không gỉ thường đòi hỏi nhiều bước hơn để hoàn thành xử lý nhiệt.
5 THÀNH PHẦN HÓA CHẤT (wt%):
| Fe | Ni | Nb | Cr | Cu | Mơ | Ta |
| Bal. | 3.0-5.0 | 5xC-0,45 | 15,5-17,5 | 3.0-5.0 | .600,60 | .450,45 |
| C | Mn | Sĩ | P | S | Nb + Ta | |
| .070,07 | ≤1.00 | .70,70 | ≤0.035 | ≤0,030 | 0,15-0,45 |
6VẬT LÝ CONSTANTS
Mật độ: 7,86 g / cm³ (0,284 lb / in³)
Điểm nóng chảy: 1400-1440 ℃
7CƠ SỞ CƠ KHÍ
Đặc tính độ bền kéo của nhiệt độ phòng có thể thay đổi đáng kể với xử lý nhiệt trong phạm vi 900 ℉ (482oC) đến 1150 (621oC).Các giá trị được hiển thị dưới đây là các đặc tính nhiệt độ phòng điển hình có thể được dự kiến cho các phương pháp xử lý nhiệt làm cứng kết tủa khác nhau cũng như xử lý nhiệt dung dịch 1950 (1066oC).
| Tình trạng | Một | H900 | H1075 | H1150 | |
| Sức mạnh bù đắp 0,2% Sức mạnh năng suất | ksi | 110 | 180 | 135 | 125 |
| MPa | 760 | 1.240 | 930 | 860 | |
| Độ bền kéo | ksi | 150 | 195 | 155 | 145 |
| MPa | 1.030 | 1.340 | 1.070 | 1.000 | |
| Độ giãn dài (phần trăm trong 2 ") | số 8 | 10 | 10 | 10 | |
| Độ cứng rockwell C quy mô |
Tối đa 38 (Tối đa 363HB) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
|
8 ĐỔI TRẢ
17-4PH có khả năng chống ăn mòn vượt trội so với bất kỳ loại thép không gỉ cứng tiêu chuẩn nào khác.
Các thử nghiệm đã chỉ ra rằng khả năng chống ăn mòn của 17-4PH tương đương với thép không gỉ Loại 304 trong hầu hết các phương tiện truyền thông.Nhìn chung, khả năng chống ăn mòn của hợp kim 17-4PH là vượt trội so với thép không gỉ 400 series cứng.Cũng như các loại thép không gỉ làm cứng kết tủa khác, 17-4PH dễ bị ăn mòn do ứng suất hơn ở cường độ cực đại.Do đó, trong các ứng dụng có khả năng ăn mòn ứng suất clorua, vật liệu phải được làm cứng để tạo ra độ cứng thấp nhất tương thích với mục đích sử dụng cuối cùng.Điều này được thực hiện bằng cách xử lý nhiệt ở nhiệt độ cao nhất sẽ tạo ra các đặc tính tối thiểu phù hợp.
Vật liệu trong điều kiện ủ thường không nên được đưa vào phục vụ.Trong điều kiện này, vật liệu này có cấu trúc martensite không được chăm sóc và dễ uốn hơn vật liệu cũ.Các martensite không được chăm sóc có thể bị gãy xương giòn không thể đoán trước.Trong môi trường ăn mòn, martensite không được xử lý nhạy cảm hơn với các hiện tượng như ôm khít hydro hơn vật liệu đã có một trong các phương pháp xử lý nhiệt cứng.Tương tự, martensite không được xử lý nhạy cảm hơn với vết nứt ăn mòn ứng suất clorua so với vật liệu mà martensite đã được tôi luyện.
Hợp kim này dễ bị ăn mòn hoặc nứt ăn mòn trong nước biển tĩnh.
Nó có khả năng chống ăn mòn tương tự trong ngành hóa dầu, chế biến thực phẩm và công nghiệp giấy như loại 304L.
9KHAI THÁC XÁC NHẬN
Khả năng chống oxy hóa của 17-4PH vượt trội so với hợp kim 12% crôm như Loại 410, nhưng kém hơn so với Loại 430. Sự làm cứng kết tủa sẽ tạo ra quá trình oxy hóa bề mặt.
10 ĐIỀU TRỊ SỨC KHỎE
17-4PH được trang bị trong điều kiện ủ.Đây còn được gọi là điều kiện xử lý nhiệt dung dịch, hay Điều kiện A. Ủ được tiến hành bằng cách xử lý nhiệt ở khoảng 1900 (1040oC) đến 1950 (1065oC) và làm mát đến nhiệt độ phòng.Trong điều kiện này, vật liệu sở hữu một cấu trúc martensitic.Là một cấu trúc martensitic, hợp kim 17-4PH sở hữu độ bền và độ cứng tương đối cao trong điều kiện ủ.Độ bền và độ cứng của vật liệu nhìn chung có phần thấp hơn trong H1150 so với điều kiện cũ.
Các phương pháp xử lý nhiệt được sử dụng cho thép không gỉ làm cứng kết tủa 17-4PH được tóm tắt dưới đây.
| Tình trạng | Nhiệt độ | Thời gian |
| H900 | 900 ± 10 (482 ± 5oC) | 60 phút± 5 phút. |
| H925 | 925 ± 10 (496 ± 5oC) | 4 giờ ± 0,25 giờ |
| H1025 | 1025 ± 10 (552 ± 5oC) | 4 giờ ± 0,25 giờ |
| H1075 | 1075 ± 10 (579 ± 5oC) | 4 giờ ± 0,25 giờ |
| H1100 | 1100 ± 10 (593 ± 5oC) | 4 giờ ± 0,25 giờ |
| H1150 | 1150 ± 10 ℉ (621 ± 5oC) | 4 giờ ± 0,25 giờ |
| Điều kiện H1150-M từ SA693 | 1400 ± 10 ℉ (760 ± 5oC) 2 giờ + 1150 ± 10 ℉ 4 giờ | |
11 QUY TRÌNH
Rèn → Gia công thô → Ủ giải pháp → Lão hóa → Khoan lỗ trung tâm → Kiểm tra & Kiểm tra
12 NĂNG LỰC SẢN PHẨM
OD: 120-300 mm
ID: 50-200 mm
Chiều dài: 500-10.000mm
Độ thẳng: mm1mm / m
Bề mặt: gia công thô
13 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN
SAE AMS 5643R
ASTM A564
14 HẠN KINH DOANH
| Số lượng đặt hàng tối thiểu | Thỏa thuận |
| Giá bán | Thỏa thuận |
| Chi tiết đóng gói | Ngăn nước, vận chuyển đi biển, hộp nhựa |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 30-60 ngày |
| Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
| Khả năng cung ứng | 1000 tấn / tháng |
Người liên hệ: Mr. lian
Tel: 86-13913685671
Fax: 86-510-86181887
