|
Thông tin chi tiết sản phẩm:
|
| Vật tư: | UNS N09925, hợp kim niken-sắt-crom Austenit | ||
|---|---|---|---|
| Điểm nổi bật: | hợp kim chống ăn mòn,hợp kim đặc biệt có độ bền cao,hợp kim chống ăn mòn không n09925 |
||
Hợp kim chống ăn mòn UNS N09925, INCOLOY 925 cho các thành phần giếng khoan và khí bề mặt
SẢN PHẨM
Hợp kim chống ăn mòn UNS N09925, INCOLOY 925 cho các thành phần giếng khoan và khí bề mặt
THÀNH PHẦN HÓA HỌC
| Fe | Ni | Nb | Cr | Cu | Ti | Mơ |
| ≥22,0 | 42.0-46.0 | .50,50 | 19,5-22,5 | 1,50-3,0 | 1,90-2,40 | 2,50-3,50 |
| C | Al | Mn | Sĩ | P | S | |
| .030,03 | 0,10-0,50 | ≤1.00 | .50,50 | ≤0,030 | ≤0,030 |
HÌNH THỨC SẢN PHẨM
Sản phẩm hình ống, lắp ống, thanh tròn, trục dài, thanh phẳng, khớp nối và dụng cụ đóng gói, dây buộc, vòng, rèn, vv
TỔNG QUAT
Hợp kim 925 là một hợp kim niken-sắt-crôm austenit làm cho kết tủa cứng lại bằng cách bổ sung titan và nhôm. Quá trình xử lý nhiệt làm cứng kết tủa (làm cứng tuổi) gây ra kết tủa pha gamma, Ni3 (Al, Ti). Pha làm tăng đáng kể cả độ cứng và sức mạnh của hợp kim.
Hợp kim 925 là một hợp kim niken-sắt-crom cứng có tuổi với các chất bổ sung molypden, đồng, titan và nhôm. Thành phần hóa học của hợp kim được thiết kế để cung cấp sự kết hợp của độ bền cao và khả năng chống ăn mòn tuyệt vời. Hàm lượng niken đủ để bảo vệ chống lại sự ăn mòn ứng suất clorua-ion. Niken, kết hợp với molypden và đồng, cũng cho khả năng kháng hóa chất vượt trội. Các molypden hỗ trợ chống ăn mòn rỗ và kẽ hở. Hàm lượng crôm của hợp kim cung cấp khả năng chống lại môi trường oxy hóa. Việc bổ sung titan và nhôm gây ra phản ứng tăng cường trong quá trình xử lý nhiệt.
ỨNG DỤNG

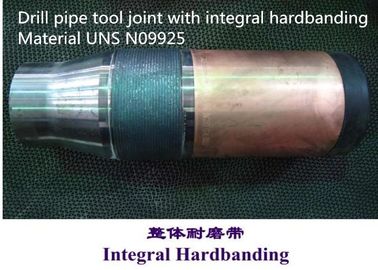

Hợp kim 925 được sử dụng trong các ứng dụng khác nhau đòi hỏi sự kết hợp giữa độ bền cao và khả năng chống ăn mòn. Do khả năng chống lại ứng suất của hợp kim đối với nứt ứng suất sunfua và nứt ăn mòn ứng suất trong dầu thô và có chứa khí tự nhiên, nó được sử dụng cho các thành phần giếng khoan và khí bề mặt bao gồm các sản phẩm dạng ống, van, móc treo, núm vú hạ cánh, khớp dụng cụ và máy đóng gói. Hợp kim này cũng hữu ích cho các ốc vít, trục và bơm trục và hệ thống đường ống cường độ cao.
TÍNH CHẤT VẬT LÝ
Mật độ: 8,08 g / cm 3
Điểm nóng chảy: 1311-1366 ℃
TÍNH CHẤT CƠ HỌC
Tính chất cơ học ở nhiệt độ phòng của dung dịch ủ và dung dịch ủ cộng với các sản phẩm lâu năm được nêu trong Bảng 2.
Các giới hạn thuộc tính cơ học cho các mục đích đặc tả được thể hiện trong Bảng 3.
Bảng 2 Tính chất kéo
| Hình thức / Điều kiện | Sức căng | Sức mạnh năng suất (bù đắp 0,2%) | Độ giãn dài | Độ cứng * | ||
| ksi | MPa | ksi | MPa | % | Rockwell | |
| Vòng / Giải pháp ủ | 99,3 | 685 | 39.3 | 271 | 56 | 76 |
| Vòng / Giải pháp ủ và tuổi | 167.3 | 1154 | 120,6 | 832 | 27 | 32 |
| Ống rút lạnh / Giải pháp ủ và già | 172,5 | 1189 | 120,4 | 830 | 27 | 35 |
* Tất cả các giá trị đáp ứng các yêu cầu của NACE Standard MR0175.
Bảng 3 Giới hạn thuộc tính cơ học, Giải pháp ủ và tuổi
| Điều kiện | Đường kính | Độ bền kéo tối thiểu. | Sức mạnh năng suất (bù 0,2%) tối thiểu. | Độ giãn dài trong 2in (50,8 mm) hoặc 4D phút. | Giảm diện tích tối thiểu. | Cường độ tác động 1 phút. Trung bình cộng | Độ cứng 2 rockwell C | |||||
| trong | mm | ksi | MPa | ksi | MPa | % | % | Ft-lbf | kgf m | tối thiểu | tối đa | |
| Làm việc lạnh | 5/8 đến 3.0 | 15,9 đến 76,2 | 140 | 965 | 105 | 724 | 18 | 25 | 35 | 4,85 | 26 | 38 |
| Làm việc nóng | 1 đến 10 | 25,4 đến 254 | 140 | 965 | 110 | 758 | 18 | 25 | 35 | 4,85 | 26 | 38 |
1 thử nghiệm va chạm Charpy V-Notch được thực hiện ở -75 (-60 ℃), theo tiêu chuẩn ASTM E23. Khả năng đáp ứng các điểm mạnh thể hiện ở nhiệt độ phòng được đảm bảo.
2 Kiểm tra độ cứng theo tiêu chuẩn ASTM E18.
CHỐNG ĂN MÒN
Hợp kim 925 có khả năng chống ăn mòn cao. Trong cả hai môi trường khử và oxy hóa, hợp kim chống ăn mòn nói chung, rỗ, ăn mòn kẽ hở, ăn mòn giữa các hạt và nứt ăn mòn ứng suất. Một số môi trường trong đó hợp kim 925 đặc biệt hữu ích là dầu chua chua (chứa H2S) dầu thô và khí tự nhiên, axit sunfuric, axit photphoric và nước biển.
H OT & C ĐỊNH DẠNG OLD
Phạm vi làm việc nóng cho hợp kim là 1600-2150 (870-1175 ℃). Ở nhiệt độ lên tới 2000 (1095oC), hợp kim 925 có đặc tính làm việc nóng tương tự như của Incoloy 825. Để chống ăn mòn tối đa và cường độ cao nhất sau khi lão hóa trực tiếp, nên gia công nóng cuối cùng trong 1600-1800 (870- Phạm vi 980 ℃).
Hành vi tạo hình lạnh của hợp kim 925 tương tự như Incoloy 825 ngoại trừ hợp kim 925 có tốc độ đông cứng cao hơn.
MCHCHING
Hợp kim 925 là một hợp kim có thể làm cứng theo tuổi với khả năng gia công tốt trong các điều kiện ủ hoặc giải pháp. Các công cụ cứng nhắc với các góc cào tích cực và các kỹ thuật giúp giảm thiểu việc làm cứng vật liệu được yêu cầu. Các công cụ cacbua xi măng tạo ra tốc độ cắt cao nhất và được khuyến nghị cho hầu hết các hoạt động tiện liên quan đến việc cắt không bị gián đoạn. Các công cụ thép tốc độ cao có thể được sử dụng để cắt gián đoạn, hoàn thiện đến dung sai gần, hoàn thiện với bề mặt nhẵn nhất và cắt với ít công việc làm cứng nhất. Kết quả tốt nhất thu được bằng cách gia công thô trước khi làm cứng tuổi và hoàn thiện sau khi xử lý nhiệt.
H ĐIỀU TRỊ ĂN
Giải pháp ủ để chuẩn bị cho việc làm cứng tuổi nên được thực hiện ở 1800-1900 (980-1040 ℃) trong tối thiểu 30 phút và tối đa là 4 giờ. Làm mát ở tốc độ tương đương với làm mát không khí, hoặc nhanh hơn, cho kích thước 1 in (25 mm) trở xuống. Làm nguội tất cả các kích cỡ trên 1 in (25 mm).
Điều trị cứng tuổi sau đây thường được sử dụng:
1350-1380 (732-749 ℃) / 6-9 h, FC đến 1150 (621 ℃), giữ ở 1150 (621 ℃) ± 15 (8 ℃) trong tổng thời gian lão hóa là 18 h. Làm mát ở tốc độ tương đương với làm mát không khí, hoặc nhanh hơn.
TIÊU CHUẨN RÕ RÀNG
NACE MR-01-75
Trường hợp nồi hơi ASME và nồi áp suất 2218 Phần VIII Phân khu 1
LỢI THẾ CẠNH TRANH:
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Hàng trăm công nghệ bằng sáng chế.
(4) Hiệu suất tuyệt vời khi chạy trong giếng dầu sâu vài chục nghìn mét.
(5) Chúng tôi có các khách hàng đầu cuối như Baker Hughes, Halliburton, tập đoàn dầu khí ngoài khơi quốc gia Trung Quốc LTD (CNOOC), v.v.
D ESCRIPTION :
| Vật chất | UNS N09925 |
| Chỉ định tương đương | THU NHẬP 925 |
| Tiêu chuẩn | NACE MR-01-75 Trường hợp nồi hơi ASME và nồi áp suất 2218 Phần VIII Phân khu 1 |
| Xử lý nhiệt | Giải pháp ủ, lão hóa cứng |
| Phạm vi kích thước | Theo đơn đặt hàng |
| Chứng chỉ | API, PED, v.v. |
| Ứng dụng | Các ứng dụng khác nhau yêu cầu sự kết hợp của cường độ cao và chống ăn mòn. |
KẾT THÚC KINH DOANH
| Số lượng đặt hàng tối thiểu | 500 ký |
| Giá bán | Thỏa thuận |
| chi tiết đóng gói | Ngăn nước, vận chuyển đi biển, hộp gỗ không khử trùng |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 90-120 ngày |
| Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
| Khả năng cung ứng | 100 tấn mỗi tháng |
Người liên hệ: Mr. lian
Tel: 86-13913685671
Fax: 86-510-86181887
