Vật liệu làm việc tốt nóng Thép không gỉ Crom Niken TP304 / TP304L

TP304, TP304L, SUS304, SUS304L mao quản cho ống y tế, microtube điện tử vv

1 SẢN PHẨM

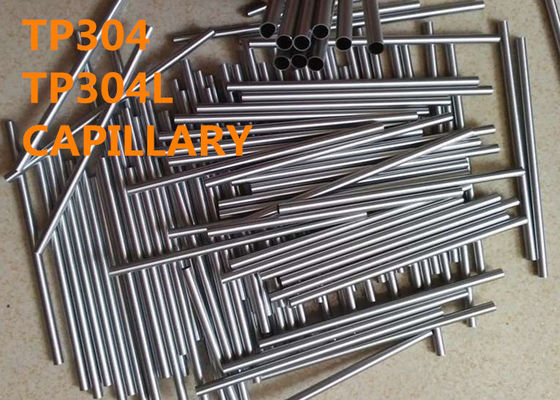

TP304, TP304L, SUS304, SUS304L hàn hoặc mao mạch liền mạch.

THIẾT KẾ 2 THIẾT BỊ

UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1.4301, 0Cr18Ni9

UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1.4306, 1.4307, 00Cr19Ni10

3 ỨNG DỤNG

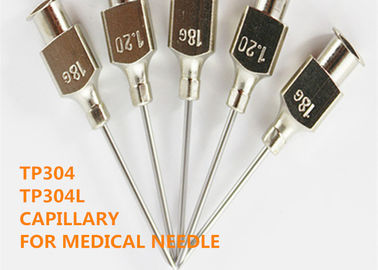

(1) Các ống y tế như ống tiêm để tiêm, ống tiêm đâm thủng.

(2) Tất cả các loại ống công nghiệp, ống thép không gỉ có độ chính xác nhỏ, ống tiêm pha chế.

.

(4) Bảo vệ lõi, giá đỡ bút

(5) Nhiều loại microtub điện tử, phụ kiện cáp quang, bộ trộn quang

(6) Công nghiệp tử vi, thanh chữ T có đinh tán hoặc ốc vít, phụ kiện dây đồng hồ, kim bấm lỗ

(7) Tất cả các loại ống ăng ten, ống ăng ten đuôi ô tô, ống ăng ten kéo, thanh căng, ống ăng ten kéo dài điện thoại di động, ống ăng ten thu nhỏ, tất cả các loại ăng ten thép không gỉ.

(8) Ống thép không gỉ cho thiết bị khắc laser

(9) Ống câu cá, ống cần câu

(10) Tất cả các loại ống công nghiệp thực phẩm và đồ uống, ống cho ăn

(11) Nhiều ống stylus, bút stylus điện thoại, ống stylus máy tính

4 TỔNG QUAN

Thép không gỉ 304 là thép không gỉ crôm - niken được sử dụng rộng rãi nhất, có khả năng chống ăn mòn và chịu nhiệt tốt, độ bền nhiệt độ thấp và tính chất cơ học, đặc tính gia nhiệt tốt như dập và uốn, không làm cứng xử lý nhiệt (nhiệt độ hoạt động: -196 ~ 800), không có từ tính. Nó có khả năng chống ăn mòn trong khí quyển. Nếu đó là không khí công nghiệp hoặc khu vực bị ô nhiễm nặng, cần được làm sạch kịp thời để tránh ăn mòn. Khả năng gia công tốt và khả năng hàn. Nó phù hợp cho chế biến thực phẩm, lưu trữ và vận chuyển, trao đổi nhiệt tấm, ống sóng, đồ gia dụng, phụ tùng ô tô, dụng cụ y tế, vật liệu xây dựng, hóa học, nông nghiệp, phụ tùng tàu, vv

SUS304L có tất cả các tính năng của SUS304. Nó có khả năng chống ăn mòn tuyệt vời, chịu nhiệt, chống ăn mòn tốt sau khi hàn hoặc giảm căng thẳng, và đặc tính vẽ và đánh bóng sâu tốt.

5 THÀNH PHẦN HÓA CHẤT (wt%):

Bảng 1

5 CONSTANTS VẬT LÝ

Mật độ: 7,93 g / cm³

Điểm nóng chảy: 1398-1420 ℃

Nhiệt dung riêng (0 ~ 100 ° C, KJ · kgK): 0,50

Độ dẫn nhiệt: (W · m · K) :( 100 ℃) 16.3, (500 ℃) 21.5

Hệ số mở rộng tuyến tính: (10 · K) :( 0 ~ 100 ℃) 17.2, (0 ~ 500 ℃) 18.4

Điện trở suất (20oC, 10Ω · m / m): 0,73

Mô đun đàn hồi theo chiều dọc (20, KN / mm): 193

6 CƠ SỞ CƠ KHÍ

Vật liệu phải tuân theo các yêu cầu về tính chất bền kéo được chỉ định trong Bảng 2.

Các tính chất cơ học này áp dụng cho ống 1/8 in (3,2 mm) và lớn hơn với đường kính ngoài 0,015 in. (0,38 mm) ở độ dày thành và nặng hơn.

Kích thước nhỏ hơn có sẵn đáp ứng cường độ kéo tối thiểu được chỉ định trong Bảng 2; tuy nhiên, cường độ năng suất thường không được xác định trên các kích thước như vậy và độ giãn dài tối thiểu sẽ là 25%.

ban 2

Một loại TP 304L sẽ có độ bền kéo tối thiểu là 70 ksi (485 MPa) và cường độ năng suất tối thiểu là 25 ksi (170 MPa).

B Độ bền năng suất thường không được xác định trên các kích thước ống nhỏ hơn 1/8 in (3.2mm) đường kính ngoài hoặc mỏng hơn 0,015 in. (0,38 mm), do đó không yêu cầu cường độ năng suất trên các kích thước đó. Ngoài ra, độ giãn dài tối thiểu cần thiết trên các kích thước nhỏ hơn hoặc mỏng hơn này là 25%.

7 ĐIỀU TRỊ SỨC KHỎE

Dung dịch rắn

Mục đích là làm cho các cacbua hòa tan hoàn toàn và giữ lại trong austenit ở nhiệt độ phòng, để thu được cấu trúc austenite một pha ở nhiệt độ phòng, để thép có khả năng chống ăn mòn cao nhất.

Nhiệt độ gia nhiệt của xử lý dung dịch rắn thường cao hơn, trong khoảng 1050-1100 ° C và được điều chỉnh phù hợp theo hàm lượng carbon. Vì độ dẫn nhiệt của TP304 rất kém, không chỉ qua quá trình gia nhiệt trước và sau đó làm nguội, mà còn trong xử lý dung dịch rắn (gia nhiệt làm nguội) của thời gian bảo quản nhiệt là lâu. Phải đặc biệt chú ý để ngăn chặn quá trình cacbon hóa trong quá trình xử lý dung dịch rắn vì quá trình cacbon hóa sẽ làm tăng xu hướng ăn mòn liên tinh thể của thép TP304. Môi trường làm mát, thường sử dụng nước. Cấu trúc vi mô sau khi xử lý dung dịch rắn nói chung là austenit một pha, nhưng đối với thép không gỉ có chứa Ti, Niobium và Molybdenum, đặc biệt đối với vật đúc, nó cũng chứa một lượng nhỏ ferrite. Độ cứng sau khi xử lý dung dịch rắn nói chung là khoảng 135HBS.

Căng thẳng làm giảm ủ

Để loại bỏ ứng suất dư sau khi xử lý lạnh, ủ giảm căng thẳng được thực hiện ở nhiệt độ thấp hơn. Thường được làm nóng đến 250-425 ° C, thường được sử dụng 300-350 ° C. Đối với thép không có Titanium hoặc Niobi, không được vượt quá 450 ° C để tránh sự kết tủa của crôm cacbua và gây ra sự ăn mòn giữa các hạt.

Để loại bỏ ứng suất dư sau khi hàn và độ nhạy của thép đối với ăn mòn ứng suất, việc xử lý thường được thực hiện ở nhiệt độ cao hơn. Nhiệt độ gia nhiệt thường không dưới 850 ° C. Đối với thép có chứa Titanium hoặc Niobi có thể được làm lạnh trực tiếp trong không khí. Đối với thép không chứa Titanium hoặc Niobi nên được làm mát bằng nước đến 500 ° C trước khi được làm mát trong không khí.

Điều trị ổn định

Để ngăn chặn thép không gỉ austenit có chứa Titanium và Niobi làm giảm khả năng chống ăn mòn giữa các hạt do giảm TiC và NbC trong quá trình hàn hoặc xử lý dung dịch rắn, thép không gỉ cần được nung nóng đến nhiệt độ nhất định (nhiệt độ tạo ra cacbua của crom hòa tan hoàn toàn trong austenite, trong khi TiC và NbC chỉ hòa tan một phần) trước khi làm lạnh chậm. Trong quá trình làm mát, carbon trong thép được kết hợp hoàn toàn với Titanium và Niobi, và TiC và NbC ổn định được kết tủa, trong khi cacbua crom không bị kết tủa, do đó loại bỏ xu hướng ăn mòn liên kết tinh thể của thép TP304.

8 QUY TRÌNH

Trống ống → Lột vỏ → Làm trống → Làm nóng → Xỏ nóng → Làm mát → Hoàn thiện → Ngâm → Bôi trơn

→ Cán nguội → Tẩy dầu → Xử lý nhiệt → Làm thẳng → Cắt ống → Ngâm → Kiểm tra → Đóng gói.

HOẶC LÀ

Trống ống → Lột vỏ → Làm trống → Khoan lỗ bên trong → Bôi trơn → Cán nguội hoặc vẽ → Tẩy

→ Ủ sáng → Làm thẳng → Đánh bóng bề mặt ID và OD → Kiểm tra → Đóng gói.

9 KHAI THÁC

Sự thay đổi cho phép về kích thước

10 KIỂM TRA HOA

Một phần của ống có chiều dài khoảng 4 in (101,6 mm) sẽ được làm bùng lên với một công cụ có góc bao gồm 60 ° cho đến khi ống ở miệng ngọn lửa được mở rộng đến các tỷ lệ sau mà không bị nứt hoặc hiển thị sai sót:

11 Kiểm tra áp suất thủy tĩnh, không khí dưới nước hoặc thử nghiệm điện không phá hủy

Mỗi ống phải được thử nghiệm thủy tĩnh, thử nghiệm áp suất không khí dưới nước hoặc thử nghiệm điện không phá hủy. Các

loại thử nghiệm sẽ được sử dụng phải theo tùy chọn của nhà sản xuất, trừ khi có quy định khác trong đơn đặt hàng.

Kiểm tra thủy tĩnh

Mỗi ống phải được thử nghiệm thủy tĩnh ở áp suất thử không vượt quá 1000 psi (6.89MPa).

Kiểm tra áp suất không khí dưới nước

Mỗi ống phải chịu thử nghiệm áp suất không khí dưới nước, ở áp suất thử theo phương trình sau hoặc 500 psi (3,4 MPa), tùy theo giá trị nào nhỏ hơn: P = 2St / D

Ở đâu:

P = áp suất không khí, psi hoặc MPa

S = ứng suất sợi cho phép là 16.000 psi (110,3 MPa),

t = độ dày thành được chỉ định, tính bằng. hoặc mm và

D = chỉ định đường kính ngoài, tính bằng. Hoặc mm.

Thử nghiệm điện không phá hủy

Mỗi ống phải được thử nghiệm điện không phá hủy có khả năng phát hiện các khiếm khuyết với

độ sâu vượt quá 10% độ dày của tường hoặc 0,002 in. (0,05mm), tùy theo giá trị nào lớn hơn. Thử nghiệm sẽ không được yêu cầu trên các kích thước dưới 0,125 in (3,18 mm) đường kính ngoài. Tuy nhiên, theo lựa chọn của người mua, ống được rút ra có đường kính dưới 0,125 in có thể được kiểm tra trong khi trong phạm vi từ 0,125 in. (3,97mm) đến 0,125 in, đường kính ngoài và bất kỳ khuyết tật nào được tìm thấy sẽ được loại bỏ trước khi bất kỳ giảm thêm được thực hiện.

12 NĂNG LỰC SẢN PHẨM

OD: 0,25-8,0 mm

WT: 0,065-3,0 mm

Độ đồng tâm: tốt

Độ thẳng: mm1mm / m

Bề mặt: 2B, BA, Gương, bề mặt phun cát, bề mặt thụ động.

Bề mặt ủ, vẽ bề mặt sáng mịn Ra≤0.8μm, ID được đánh bóng tinh xảo và OD Ra≤0.2-0.4μm. (có thể Ra 0,1μm theo yêu cầu).

1 3 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN

GB / T 3090 Ống thép không gỉ đường kính nhỏ

GBT 18457 Kim thép không gỉ cho sản xuất máy móc y tế

GB 4234 Thép không gỉ cho cấy ghép phẫu thuật

YBT 4513-2017 Ống thép không gỉ hàn cho khí y tế và chân không

Tiêu chuẩn kỹ thuật tiêu chuẩn ASTM A632 cho ống thép không gỉ Austenitic liền mạch và hàn (đường kính nhỏ) cho dịch vụ chung

ISO 5832-1-2016 Cấy ghép cho vật liệu kim loại phẫu thuật - Phần 1 Thép không gỉ rèn

ISO 9626-2016 Ống kim thép không gỉ để sản xuất các yêu cầu thiết bị y tế và phương pháp thử nghiệm

14 ƯU ĐIỂM CẠNH TRANH

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.

(4) Hiệu suất cao.
