Thông tin chi tiết sản phẩm:
|
| Tên: | Hợp kim đặc biệt cho hàng không vũ trụ và quốc phòng | THIẾT KẾ TƯƠNG ĐƯƠNG: | GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi (DIN), HR3 (BS) |
|---|---|---|---|
| Fe: | ≤1.0 | CO: | 18.0-22.0 |
| CR: | 14,0-15,7 | Zr: | 0,070-0,15 |
| Điểm nổi bật: | siêu hợp kim hiệu suất cao,hợp kim chống ăn mòn,Hợp kim 105 Hợp kim đặc biệt |
||
Hợp kim 105, hợp kim Nimonic® 105 cho lưỡi tuabin nhiệt siêu siêu tới hạn, rèn, vòng, dây buộc, v.v.
1 SẢN PHẨM
Hợp kim 105, hợp kim Nimonic® 105 cho cánh tua-bin nhiệt siêu siêu tới hạn, cánh tua-bin động cơ khí, rèn, vòng, đĩa, phần, bu lông và ốc vít, v.v.
2 THIẾT KẾ TƯƠNG ĐƯƠNG
GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi (DIN), HR3 (BS)
3ỨNG DỤNG

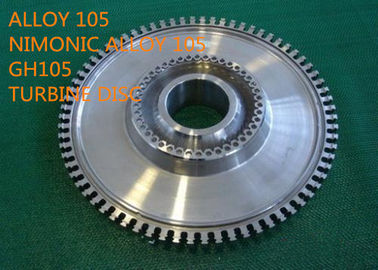

Hợp kim 105 được sử dụng cho các cánh tuabin nhiệt, vật liệu cho các bộ phận chính ở nhiệt độ cao của tuabin nhiệt siêu siêu tới hạn, đĩa, cánh tuabin động cơ khí, rèn, vòng, các phần, bu lông và ốc vít, v.v.
4 THÀNH PHẦN HÓA HỌC (% trọng lượng):
| Fe | Ni | Co | Cr | Ti | Cu | Mo | Zr |
| ≤1.0 | Sự cân bằng | 18.0-22.0 | 14,0-15,7 | 1,18-1,50 | ≤0,20 | 4,5-5,5 | 0,070-0,15 |
| C | Al | Mn | Si | P | S | B | |
| 0,05-0,17 | 4,5-4,90 | ≤0,40 | ≤0,25 | ≤0.015 | ≤0.010 | 0,003-0,010 |
5THUỘC THÂN THỂCONSTANTS
Mật độ: 8,01 g / cm³ (0,289 lb / in³)
Phạm vi nóng chảy: Nhiệt độ lỏng 1345 ° C, nhiệt độ rắn 1290 ° C.
6SỞ HỮU CƠ KHÍ
Sức kéoProperties: extr đùnbarSthường xuyênfrèn giũa
Dữ liệu được đưa ra trong Bảng dưới đây và được trình bày bằng đồ thị trong Hình 1 và Hình 2 đại diện cho các đặc tính kéo của thanh đùn sau đó được rèn sau khi xử lý nhiệt 3 giai đoạn.
Tốc độ căng 0,005 / phút đối với ứng suất bằng chứng (ở nhiệt độ phòng), 0,002 / phút đối với ứng suất bằng chứng (ở nhiệt độ cao) và 0,1 / phút sau đó.
Xử lý nhiệt 4 giờ / 1150 ° C / AC + 16 giờ / 1050-1065 ° C / AC + 16 giờ / 850 ° C / AC
| Nhiệt độ ° C | 0,1% ứng suất bằng chứng | Ứng suất bằng chứng 0,2% | Sức căng |
Độ giãn dài trên 5,65 √ Vì vậy,% |
Giảm diện tích % |
| MPa | MPa | MPa | |||
| 20 | 796 | 827 | 1180 | 16 | 16 |
| 100 | 760 | 793 | 1185 | 21 | 24 |
| 200 | 745 | 774 | 1188 | 24 | 34 |
| 300 | 739 | 766 | 1162 | 20 | 24 |
| 400 | 732 | 763 | 1126 | 23 | 33 |
| 500 | 748 | 782 | 1148 | 23 | 31 |
| 600 | 735 | 769 | 1111 | 22 | 32 |
| 700 | 739 | 768 | 1075 | 26 | 33 |
| 800 | 680 | 714 | 836 | 24 | 34 |
| 900 | 390 | 411 | 491 | 28 | 38 |
| 1000 | 152 | 156 | 189 | 43 | 60 |
| 1100 | 28 | 31 | 56 | 132 | 99 |
Hình 1 Xử lý nhiệt 4h / 1150 ° C / AC + 16h / 1050-1065 ° C / AC + 16h / 850 ° C / AC
Hình 2 Xử lý nhiệt 4h / 1150 ° C / AC + 16h / 1050-1065 ° C / AC + 16h / 850 ° C / AC
7CHỐNG ĂN MÒN
Ôxy hóa trong không khí
Bảng 7-1 Sưởi ấm liên tục, giảm trọng lượng cặn (mg / cm²) sau 100 giờ ở
| 800 ° C | 900 ° C | 950 ° C | 1000 ° C | 1100 ° C |
| 0,11 | 0,49 | 0,99 | 1,43 | 6,41 |
Bảng 7-2 Hệ thống sưởi không liên tục (Làm mát đến nhiệt độ phòng mỗi 24 giờ), giảm trọng lượng cặn (mg / cm²) sau 100 giờ ở
| 800 ° C | 900 ° C | 950 ° C | 1000 ° C | 1100 ° C |
| - | 1.19 | 1.59 | 1,61 | 13.3 |
Bảng 7-3 Gia nhiệt theo chu kỳ (15 phút trong lò, 5 phút bên ngoài lò)
| Nhiệt độ | Thời gian bắt đầu tạo spalling (h) ở nhiệt độ chu kỳ tối đa là | Tốc độ tạo bọt (mg / cm² / h) ở nhiệt độ chu kỳ tối đa là | Thay đổi trọng lượng trong 100 giờ (mg / cm²) ở nhiệt độ chu kỳ tối đa là |
| ° C | ° C | ° C | ° C |
| 890 | > 1000 | - | 0,66 |
| 910 | > 1000 | - | 1,05 |
| 990 | 600 | 0,15 | -51,9 |
| 1010 | 300 | 0,408 | -229 |
| 1090 | 150 | 0,946 | -748 |
| 1110 | 75 | 1.17 | -955 |
Bảng 7-4 Khả năng chống khí quyển chứa SO2
| Không khí | Giảm trọng lượng cặn (mg / cm²) sau 1000 giờ ở | |||
| 600 ° C | 700 ° C | 800 ° C | 1000 ° C | |
| 3% SO2-Argon | 1,6 | 8.7 | 15 | - |
| 3% SO2-Không khí | 2.3 | 1.1 | 0,6 | 0,6 |
| 3% SO2-5% O2-Argon | 2.1 | 0,5 | 0,6 | 2.1 |
8 HƯỚNG DẪN LÀM VIỆC
Làm việc nóng
Hợp kim 105 có thể được gia công nóng trong khoảng nhiệt độ 1050-1200 ° C.
Ủ
Quá trình ủ hợp kim 105 giữa các đường băng nên được thực hiện ở 1150 ° C, sau đó là làm mát bằng không khí của quá trình dập tắt tầng sôi.Không nên làm nguội bằng nước vì có thể bị nứt bề mặt nghiêm trọng do sốc nhiệt.
Gia công
Hợp kim 105 phải ở trong điều kiện nhiệt luyện hoàn toàn cho tất cả các hoạt động gia công.Phạm vi độ cứng cao 320-385 HV, đòi hỏi phải sử dụng các dụng cụ nghiêng cacbua vonfram.Có thể sử dụng các dụng cụ chống va đập bằng thép tốc độ cao nếu vết cắt có tính chất gián đoạn.
Xử lý nhiệt
Việc xử lý nhiệt được khuyến nghị phụ thuộc vào điều kiện bảo dưỡng dự kiến.
Hai phương pháp xử lý nhiệt được khuyến nghị như sau:
(a) 4 giờ / 1150 ° C / AC + 16 giờ / 1050-1065 ° C / AC + 16h / 850 ° C / AC
(b) 4 giờ / 1125 ° C / AC + 16 giờ / 850 ° / AC
Nói chung, xử lý nhiệt (a) nhằm mục đích đạt được độ dẻo và độ bền lâu dài tối ưu ở nhiệt độ hoạt động trong khoảng 850-950 ° C.Xử lý nhiệt (b) có thể được sử dụng khi các đặc tính lâu dài không phải là quan trọng hàng đầu và độ bền kéo, độ giãn dài và độ bền va đập có thể được tăng cường đối với nhiệt độ hoạt động lên đến 700 ° C.Khi áp dụng xử lý nhiệt (b), điều cần thiết là đảm bảo rằng việc làm mát từ 1125 ° C diễn ra tự do và không bị trì hoãn do đóng gói các bộ phận chặt chẽ.
Ví dụ về việc sử dụng các phương pháp xử lý nhiệt này như sau:
(a) Cánh tuabin, đĩa, rèn và các bộ phận vòng, tất cả đều có thể được sản xuất từ dạng ép đùn, được rèn hoặc sau đó được gia công nguội sau đó

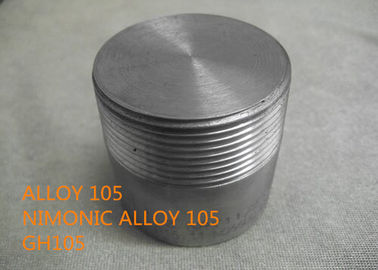

(b) Bu lông và ốc vít mà thanh hoặc bộ phận đã được ép đùn và gia công nguội được khuyến nghị làm nguyên liệu ban đầu.
9 TIÊU CHUẨN KỸ THUẬT
BS.Phôi HR3, thanh và rèn
Phôi, thanh và rèn AICMA Ni-P61-HT
Cơ quan quản lý vật liệu quốc phòng Thụy Điển MH.14 thanh rèn
DIN chỉ định NiCo20Cr15MoAlTi thanh rèn
AFNOR NCKD 20ATv AECMA PrEn 2179-2181
10 LỢI THẾ CẠNH TRANH
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển về hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, vật liệu và sản phẩm kim loại hiếm và kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Các công nghệ bằng sáng chế.
(4) Hiệu suất cao.
11 THỜI HẠN KINH DOANH
| Số lượng đặt hàng tối thiểu | Có thể thương lượng |
| Giá bán | Có thể thương lượng |
| chi tiết đóng gói | Ngăn nước, vận chuyển bằng đường biển, hộp gỗ không khử trùng |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 60-90 ngày |
| Điều khoản thanh toán | T / T, L / C trả ngay, D / P |
| Khả năng cung cấp | 200 tấn / tháng |
