Thanh tròn Waspaloy / rèn hợp kim đặc biệt cho năng lượng sạch và đi biển AISI SỐ 685

Thanh tròn hợp kim waspaloy, rèn, phần đùn, dây, dây buộc cho các thành phần động cơ tua bin khí

1 SẢN PHẨM

Thanh tròn hợp kim waspaloy, rèn, phần đùn, dây, dây buộc cho các thành phần động cơ tuabin khí, lắp ráp khung máy bay và hệ thống tên lửa, vv

THIẾT KẾ 2 THIẾT BỊ

UNS N07001, AISI SỐ 685, W.Nr. 2.4654, CarTech ^® Waspaloy, Harnes ^® Waspaloy, NI-P101HT

3 ỨNG DỤNG

Waspaloy được sử dụng cho các thành phần động cơ tua-bin khí đòi hỏi sức mạnh và khả năng chống ăn mòn đáng kể ở nhiệt độ hoạt động cao. Các ứng dụng hiện tại và tiềm năng bao gồm máy nén và đĩa rôto, trục, miếng đệm, vòng đệm, vòng và vỏ, ốc vít và phần cứng động cơ linh tinh khác, cụm máy bay và hệ thống tên lửa.

Hợp kim đã được sử dụng cho các bộ phận động cơ tua-bin khí đòi hỏi sức mạnh và khả năng chống ăn mòn đáng kể ở nhiệt độ lên tới 1600 ° F (871 ° C).

4 THÀNH PHẦN HÓA CHẤT (wt%):

5 CONSTANTS VẬT LÝ

Mật độ: 8,19 g / cm³ (0,296 lb / in³)

Phạm vi nóng chảy: 1330-1360 ° C (2425-2485 ° F)

6 CƠ SỞ CƠ KHÍ

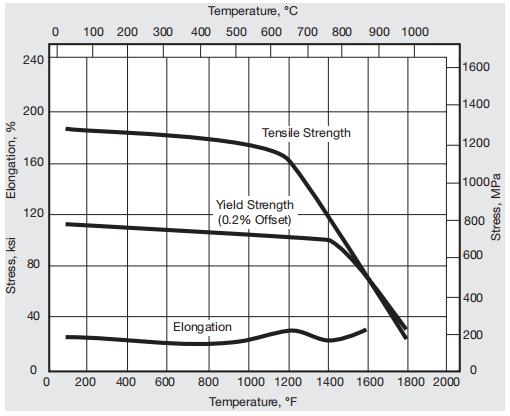

Tính chất cơ học điển hình (Xử lý nhiệt A)

7 ĐỔI TRẢ
Waspaloy thể hiện khả năng chống ăn mòn tuyệt vời bởi các sản phẩm đốt trong tua bin khí và động cơ phản lực máy bay ở nhiệt độ lên tới 1600 ° F (871 ° C). Quá trình oxy hóa giữa các tế bào xảy ra ở nhiệt độ trên 1600 ° F (871 ° C).

Khả năng chống oxy hóa của hợp kim là tốt trong điều kiện chu kỳ nhiệt thường xuyên và tiếp xúc với nhiệt độ liên tục lên đến 1900 ° F (1038 ° C). Nó đã hoạt động tốt trong môi trường khí quyển được tìm thấy trong dịch vụ động cơ tua bin khí và trong môi trường phun muối. Vật liệu xử lý dung dịch cung cấp mức độ chống ăn mòn tốt nhất.

8 ĐIỀU TRỊ SỨC KHỎE

Waspaloy được xử lý nhiệt theo trình tự ba bước bao gồm xử lý dung dịch, ổn định và làm cứng tuổi.

Trả lời: Dành cho các đặc tính leo và nhiệt độ cao của nhiệt độ cao tối ưu.

Xử lý dung dịch - gia nhiệt ở 1080 ° C (1975 ° F) / 4h / AC để tạo độ cứng 20-25 Rockwell C. Ổn định - hâm nóng đến 845 ° C (1550 ° F) / 24h / AC. Làm cứng tuổi - hâm nóng đến 760 ° C (1400 ° F) / 16h / AC để tạo độ cứng 34-40 Rockwell C.

B: Đối với phòng tối ưu và thuộc tính kéo nhiệt độ cao.

Xử lý dung dịch - gia nhiệt ở 995-1035 ° C (1825-1895 ° F) / 4h / dầu. Ổn định - hâm nóng đến 845 ° C (1550 ° F) / 4h / AC.

Làm cứng tuổi - hâm nóng đến 760 ° C (1400 ° F) / 16h / AC để tạo độ cứng 34-44 Rockwell C.

9 HƯỚNG DẪN LÀM VIỆC

Làm việc nóng

Làm việc nóng thường được tiến hành trong khoảng nhiệt độ 1800-2150 ° F (982-1177 ° C). Điều này tránh làm cứng nhanh công việc, có thể bị nứt dưới 980 ° C (1800 ° F) và độ nóng nóng trên 1180 ° C (2150 ° F).

Làm việc lạnh

Hợp kim có thể được gia công nguội bằng cách hydroforming, vẽ, kéo sợi, uốn, tạo hình, v.v ... Nó mạnh hơn đáng kể so với thép không gỉ AISI 300 series ở nhiệt độ phòng. Thanh hợp kim Anneal cũng đã được lạnh thành công vào cấu hình dây buộc. Ủ trung gian thường được yêu cầu bởi vì hợp kim làm việc cứng rất nhanh.

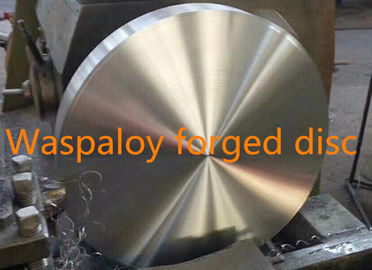

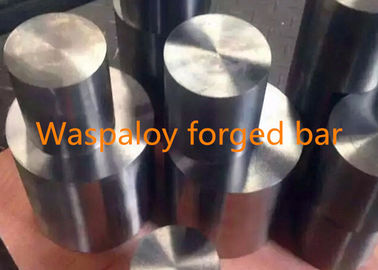

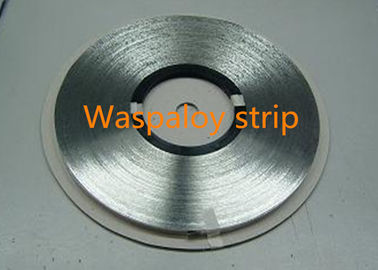

10 MẪU SẢN PHẨM

Thanh tròn, rèn, rèn cổ phiếu, phần đùn, phôi, dải, dây và thanh dây, vv

11 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN

Rod, Bar, dây và rèn s tock

ASTM B637 / ASME SB637 Billert, Rod & Bar, rèn

BS EN 2930 Bu lông

SAE AMS 5704 Billert, Rod & Bar, rèn

SAE AMS 5706 Billert, Rod & Bar, rèn

SAE AMS 5707 Billert, Rod & Bar, rèn

SAE AMS 5708

SAE AMS 5709

Dây và dây hàn SAE AMS 5828

SAE MAM 5706

SAE AMS 7471

AECMA PrEN 2193

AECMA PrEN 2194

AECMA PrEN 2406

AECMA PrEN 2958

AECMA PrEN 2959

AECMA PrEN 2960

AECMA PrEN 3220

Tấm, Tấm và Dải

SAE AMS 5544 Tấm, Tấm & Dải

AECMA PrEN 2195

12 ƯU ĐIỂM CẠNH TRANH

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.

(4) Hiệu suất cao.

13 HẠN KINH DOANH
