|
Thông tin chi tiết sản phẩm:
|
| Vật chất: | UNS N09706, một hợp kim niken-sắt-crom cứng kết tủa | ||
|---|---|---|---|
| Làm nổi bật: | superalloy hiệu suất cao,hợp kim chống ăn mòn |
||
Các sản phẩm bán hợp kim 706 (UNS N09706) hiệu suất cao để tạo ra năng lượng sạch và năng lượng
1 SẢN PHẨM
Các sản phẩm bán hợp kim 706 (UNS N09706) hiệu suất cao cho năng lượng sạch và tạo ra năng lượng.
Các hình thức bán sản phẩm tiêu chuẩn bao gồm tấm, dải, tấm, thanh tròn, thanh phẳng, rèn, lục giác, vòng, đĩa, dây và dây buộc, vv
THIẾT KẾ 2 THIẾT BỊ
GH4706, UNS N09706, INCONEL® ALLOY 706
3 MỘT PPLICATION
Alloy 706 được sử dụng cho nhiều ứng dụng đòi hỏi cường độ cao kết hợp với chế tạo dễ dàng. Trong lĩnh vực hàng không vũ trụ, hợp kim được sử dụng cho các đĩa tuabin, trục và vỏ; trường hợp khuếch tán; đĩa nén và trục; động cơ gắn kết; và ốc vít. Ngoài các ứng dụng hàng không vũ trụ, hợp kim được sử dụng cho các đĩa tuabin trong các tuabin khí công nghiệp lớn.
4 TỔNG QUAN
Hợp kim 706 là một hợp kim niken-sắt-crom cứng kết tủa, cung cấp độ bền cơ học cao kết hợp với khả năng chế tạo tốt. Các đặc tính của hợp kim tương tự như hợp kim 718 ngoại trừ hợp kim 706 dễ chế tạo hơn, đặc biệt là bằng cách gia công.
Các nội dung đáng kể niken và crom cung cấp khả năng chống oxy hóa và ăn mòn tốt. Các thành phần cấu tạo cứng kết tủa chính của hợp kim là niobi và titan. Các nội dung nhôm cũng góp phần vào phản ứng cứng.
Hệ thống làm cứng kết tủa trong hợp kim 706 cung cấp đặc tính mong muốn của phản ứng làm cứng chậm trong quá trình tiếp xúc với nhiệt độ mưa. Đặc tính đó mang lại cho hợp kim khả năng chống tuyệt vời đối với vết nứt do tuổi hậu biến dạng.
5 THÀNH PHẦN HÓA CHẤT (wt%):
Bảng 1 (%%)
| Fe | Ni + Co | Đồng | Cr | Ti | B | Cu |
| Thăng bằng | 39.0-44.0 | ≤1.00 | 14,5-17,5 | 1,5-2,0 | .000,006 | 30.30 |
| C | Mn | Sĩ | P | S | Nb + Ta | |
| .060,06 | .350,35 | .350,35 | .00.020 | .0.015 | 2.5-3.3 |
6 TÍNH CHẤT VẬT LÝ
Mật độ (Được ủ): = 8,04 g / cm 3 (0,291 lb / trong 3 )
Mật độ (Lượng mưa cứng lại): = 8,08 g / cm 3 (0,222 lb / trong 3 )
Nhiệt độ nóng chảy: 1334-1371 ℃ (2434-2499 ° F)
Nhiệt dung riêng ở 70 ° F (21 ° C): 0.106 Btu / lb • ° F (444 J / kg • ° C)
Độ thấm ở 200 oersted (15,9kA / m)
Ủng hộ
74 ° F (23 ° C) 1.011
-109 ° F (-78 ° C) 1.020
-320 ° F (-196 ° C) Từ tính
Lượng mưa-cứng
74 ° F (23 ° C) 1.010
-109 ° F (-78 ° C) 1.040
-320 ° F (-196 ° C) Từ tính
7 PHƯƠNG PHÁP
Hợp kim 706 là một hợp kim cứng kết tủa với cấu trúc tinh thể lập phương tâm diện. Hợp kim được tăng cường bởi sự kết tủa của pha gamma nguyên tố hoặc pha kép gamma trong quá trình xử lý nhiệt trong khoảng nhiệt độ 1100-1400 ° F (595-760 ° C). Nhiệt trị A tạo ra cả nguyên tố gamma, có cấu trúc hình khối ở giữa và nguyên tố kép gamma, có cấu trúc tứ giác tập trung vào cơ thể. Nhiệt luyện B thường chỉ tạo ra pha gamma nguyên tố. Các pha có thành phần Ni3 (Nb, Ti, Al). Chúng không thể nhìn thấy ở độ phóng đại đạt được bằng kính hiển vi quang học; kính hiển vi điện tử là cần thiết để giải quyết. Dịch vụ quá tải hoặc mở rộng ở nhiệt độ làm cứng kết tủa dẫn đến sự biến đổi các pha thành cấu trúc Ni3Nb hình kim, trực giao. Cấu trúc đó có thể được nhìn thấy bằng kính hiển vi quang học.
8 ĐẶC TÍNH CƠ KHÍ
Độ bền cao của hợp kim cứng kết tủa 706 được duy trì ở nhiệt độ lên tới 1300 ° F (705 ° C). Tính chất cơ học tối ưu cho nhiệt độ dịch vụ dự định đạt được bằng cách sử dụng một trong hai phương pháp xử lý nhiệt.
Đặc tính độ bền kéo của nhiệt độ phòng điển hình của vật liệu hoàn thiện nóng
| Hình thức | Kích thước | Xử lý nhiệt | Sức căng | Sức mạnh năng suất (bù đắp 0,2%) | Độ giãn dài | Giảm diện tích | |||
| trong | mm | ksi | MPa | ksi | MPa | % | % | ||
| gậy | 0,562 Dia. | 14.3 | Một | 186 | 1282 | 144 | 993 | 19 | 28 |
| gậy | 8,0 Dia | 203 | Một | 189 | 1303 | 146 | 1007 | 18 | 28 |
| Bằng phẳng | 1.250 Dày | 31.8 | B | 193,5 | 1334 | 161,5 | 1114 | 20 | 38 |
| gậy | 0,562 Dia. | 14.3 | B | 193 | 1331 | 158 | 1089 | 21 | 55 |
9 ĐỔI TRẢ
Thành phần của hợp kim 706 cho phép nó chống ăn mòn trong các môi trường khác nhau. Hàm lượng crôm của hợp kim cung cấp khả năng chống lại môi trường oxy hóa và hàm lượng niken của nó cung cấp khả năng chống lại môi trường khử. Bảng 7-1 liệt kê tỷ lệ ăn mòn cho hợp kim trong một số dung dịch axit ở nhiệt độ sôi. Các thử nghiệm khác cho thấy hợp kim có khả năng kháng kém khi đun sôi axit sulfuric 50% và đun sôi 38% và axit clohydric đậm đặc.
Hàm lượng niken của hợp kim 706 giúp nó chống lại sự nứt ăn mòn ứng suất clorua-ion và hydroxyl-ion. Mẫu vật bị căng thẳng không bị nứt trong 30 ngày tiếp xúc với đun sôi 42% magiê clorua. Một thử nghiệm trong việc đun sôi 50% natri hydroxit dẫn đến thời gian nứt là 5 ngày.
Bảng 9-1 Tỷ lệ ăn mòn trong dung dịch axit sôi
| Giải pháp | Điều kiện vật chất | Tốc độ ăn mòn | |
| mpy a | mm / a | ||
| 10% H2SO4 | Ủng hộ | 123 | 3.12 |
| 40% H3PO4 | Ủng hộ | 55 | 1,4 |
| HNO3 70% | Ủng hộ | 14 | 0,336 |
| HNO3 70% | Tuổi cứng | 60,6 | 1,54 |
| 25% HNO3 | Tuổi cứng | 1.7 | 0,043 |
một sự thâm nhập Mils mỗi năm.
10 CẤU TẠO
Hợp kim 706 là một hợp kim cứng kết tủa với cấu trúc tinh thể lập phương tâm diện. Hợp kim được tăng cường bởi sự kết tủa của pha gamma nguyên tố hoặc pha kép gamma trong quá trình xử lý nhiệt trong khoảng nhiệt độ 1100-1400 ° F (595-760 ° C). Nhiệt trị A tạo ra cả nguyên tố gamma, có cấu trúc hình khối ở giữa và nguyên tố kép gamma, có cấu trúc tứ giác tập trung vào cơ thể. Nhiệt luyện B thường chỉ tạo ra pha gamma nguyên tố. Các pha có thành phần Ni3 (Nb, Ti, Al). Chúng không thể nhìn thấy ở độ phóng đại đạt được bằng kính hiển vi quang học; kính hiển vi điện tử là cần thiết để giải quyết. Dịch vụ quá tải hoặc mở rộng ở nhiệt độ làm cứng kết tủa dẫn đến sự biến đổi các pha thành cấu trúc Ni3Nb hình kim, trực giao. Cấu trúc đó có thể được nhìn thấy bằng kính hiển vi quang học.
11 HƯỚNG DẪN LÀM VIỆC
Hợp kim 706 có đặc tính làm việc tốt và dễ dàng chế tạo bằng các quy trình thông thường cho hợp kim cường độ cao. Đặc biệt quan trọng là khả năng gia công và khả năng hàn của hợp kim.
Hình thành nóng
Hợp kim 706 có khả năng định dạng nóng tuyệt vời ở nhiệt độ từ 1600 ° F (870 ° C) đến 2100 ° F (1150 ° C). Tuy nhiên, kết quả thử nghiệm chỉ ra rằng các đặc tính cơ học tối ưu thu được với nhiệt độ làm việc nóng trong khoảng 1800 ° F (980 ° C) đến 2100 ° F (1150 ° C).
Hình lạnh
Tạo hình lạnh của hợp kim 706 được thực hiện bằng phương pháp tiêu chuẩn cho hợp kim niken cao. Tốc độ làm cứng của hợp kim được thể hiện trong Hình 1. Đặc tính tạo hình lạnh của hợp kim 706 tương tự như hợp kim 718. Tuy nhiên, hợp kim 706 mềm hơn trong điều kiện ủ và yêu cầu lực biến dạng thấp hơn.
Hình 1 Ảnh hưởng của công việc lạnh đến độ cứng của hợp kim 706 và các vật liệu khác.
Gia công
Khả năng gia công tốt là một trong những đặc điểm nổi bật của hợp kim 706. Tính ưu việt của hợp kim 706 so với một số hợp kim cường độ cao khác được thể hiện qua so sánh công cụ / vận tốc cắt trong hình 2.

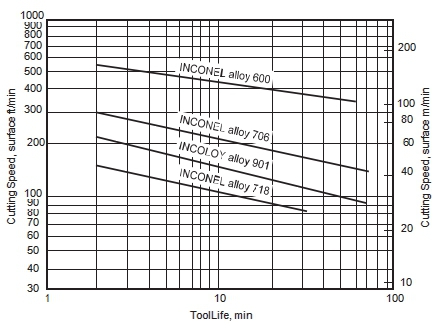

Hình 2 Khả năng gia công của vật liệu ủ. Mẫu thử được gia công bằng các công cụ cacbua và với dầu hòa tan trong nước làm chất làm mát.
12 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN
Thanh, thanh, dây, rèn, và rèn
SAE AMS 5701
SAE AMS 5702
Thanh, rèn và nhẫn SAE AMS 5703
Tấm, Tấm và Dải
SAE AMS 5605
SAE AMS 5606 Tấm, Dải và Tấm
13 ƯU ĐIỂM CẠNH TRANH:
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.
(4) Quá trình nấu chảy siêu tinh khiết: VIM + IG-ESR + VAR
(5) Hiệu suất cao tuyệt vời.
14 HẠN KINH DOANH
| Số lượng đặt hàng tối thiểu | Thỏa thuận |
| Giá bán | Thỏa thuận |
| chi tiết đóng gói | ngăn nước, vận chuyển đường biển, đóng gói tiêu chuẩn xuất khẩu của nhà máy |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 60-90 ngày |
| Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
| Khả năng cung ứng | 300 tấn mỗi tháng |
Người liên hệ: Mr. lian
Tel: 86-13913685671
Fax: 86-510-86181887
