Hợp kim chịu nhiệt 800H / UNS N08810 Sức bền của dây leo tuyệt vời

Hợp kim chống ăn mòn và chịu nhiệt Hợp kim 800H, UNS N08810 để xử lý hóa chất và hóa dầu

1 SẢN PHẨM

Hợp kim chống ăn mòn và chịu nhiệt Hợp kim 800H, UNS N08810 để xử lý hóa chất và hóa dầu

THIẾT KẾ 2 THIẾT BỊ

Hợp kim INCOLOY® 800H, VDM ^® 800H, W.Nr.1.4876, X10NiCrAlTi32-20 (EN), 1.4958, X5NiCrAlTi31-20 (EN), FeNi32Cr21AlTi-HC (ISO), 15H (NA), 15

3 MẪU SẢN PHẨM

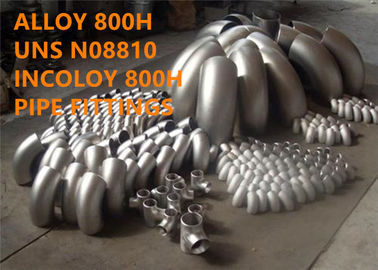

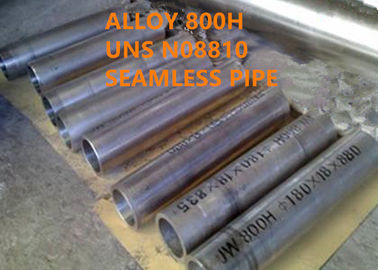

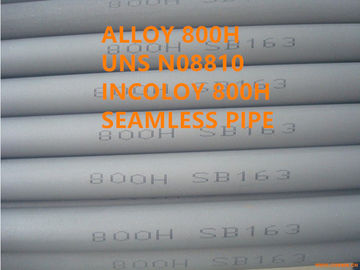

Rèn, tấm, tấm, dải, ống và ống, lắp ống, thanh, thanh, dây, vòng, dây buộc, vv

4 TỔNG QUAN

Các hợp kim 800, 800H và 800HT là hợp kim chịu nhiệt và ăn mòn có hàm lượng niken tương đối thấp, duy trì các tính chất hóa học cuối cùng cho độ bền nhiệt độ cao và khả năng chống oxy hóa, cacbon hóa và các loại ăn mòn nhiệt độ cao khác, đã đặt tiêu chuẩn công nghiệp ở mức cao các ứng dụng nhiệt độ đòi hỏi các đặc tính leo và đứt tối ưu.

Hợp kim 800H là một hợp kim sắt-niken -chromium chịu nhiệt, austenitic với các mức độ kiểm soát của carbon, nhôm và titan.

Phân tích của Hợp kim 800H giống hệt với Hợp kim 800. Một giải pháp ủ đặc biệt cho kết quả kích thước hạt ≥ 90 daom (ASTM số 4), làm tăng đáng kể độ bền đứt của dây leo trên 600 ° C (1112 ° F).

Hợp kim 800H được đặc trưng bởi:

độ bền đứt leo tốt ở nhiệt độ trên 600 ° C (1112 ° F)

sức đề kháng tốt trong điều kiện oxy hóa, thấm nitơ và cacbon

ổn định luyện kim trong sử dụng lâu dài ở nhiệt độ cao

5 ỨNG DỤNG

Hợp kim 800, 800H và 800HT được sử dụng trong nhiều ứng dụng liên quan đến tiếp xúc với môi trường ăn mòn và nhiệt độ cao.

Chúng được sử dụng cho các thiết bị xử lý nhiệt như giỏ, khay và đồ đạc.

Trong chế biến hóa học và hóa dầu, các hợp kim được sử dụng cho các bộ trao đổi nhiệt và các hệ thống đường ống khác trong môi trường axit nitric, đặc biệt là khi cần phải chống lại sự ăn mòn ứng suất clorua.

Trong các nhà máy điện hạt nhân, chúng được sử dụng cho ống tạo hơi nước. Các hợp kim thường được sử dụng trong các thiết bị gia dụng để bọc các bộ phận làm nóng bằng điện.

Trong chế biến dầu mỏ, các hợp kim được sử dụng cho các bộ trao đổi nhiệt làm mát luồng quá trình.

Các lĩnh vực ứng dụng điển hình là:

Vỏ bọc yếu tố làm nóng

Lò nung anhydrid axetic

Hợp kim 800H phiên bản ủ giải pháp phải được xem xét cho nhiệt độ ứng dụng trên 600oC (1112).

Đối với các ứng dụng đòi hỏi khả năng chống vỡ và ứng suất lớn hơn Hợp kim 800, đặc biệt là ở nhiệt độ trên 1500 (816oC), hợp kim 800H và 800HT được sử dụng.

Nếu không thể loại trừ việc hạ nhiệt độ hoạt động xuống dưới 700 ° C (1290 ° F) hoặc nhiệt độ vận hành vĩnh viễn dưới 700 ° C (1290 ° F), nên sử dụng Alloy 800H. Ở nhiệt độ dưới 600 ° C (1112 ° F), thường sử dụng hợp kim 800 ủ mềm.

Hợp kim 800H và Hợp kim 800HT có nhiều ứng dụng trong các lĩnh vực nhiệt độ cao trong xây dựng lò, trong công nghiệp hóa chất, trong thiết bị bảo vệ môi trường, trong ngành công nghiệp ô tô và trong các nhà máy điện. Các ứng dụng điển hình bao gồm giảm âm lò, thùng chứa, thùng, giá đỡ trong các nhà máy xử lý nhiệt khác nhau và các thành phần đầu đốt.

Do khả năng chống cacbon hóa và thấm nitơ, các hợp kim được sử dụng nhiều hơn trong các lĩnh vực:

■ Chất chuyển hóa hơi / hydrocarbon

■ nhiệt phân etylen

■ Thiết bị sản xuất anhydrid acetic và ketone.

6 THÀNH PHẦN HÓA CHẤT (wt%):

THU NHẬP 800H, yêu cầu đặc biệt *

7 TÍNH CHẤT VẬT LÝ

(1) Mật độ: 8,00 g / cm ³ (0,29 lb / trong ³ )

(2) Điểm nóng chảy: 1350-1400 ° C

(3) Nhiệt dung riêng: (0-100 ° C) 460J / (kg · ° C)

(4) Thuộc tính từ tính: không

(5) Tính thấm (21 ° C) và (15,9 kA / m): 1.014 (Anneal), 1.009 (Cán nóng)

(6) Nhiệt độ Curie: Tc: -115 ° C

TÍNH CHẤT 8 M ECHANICS

Các thuộc tính sau được áp dụng cho Hợp kim 800H và Hợp kim 800HT trong điều kiện ủ trong các phạm vi kích thước sau:

Tấm, tấm lên đến 50 mm (1,97 in)

Dải lên đến 3 mm (0,12 in)

Thanh, thanh và vật rèn tới 250 mm (9,84 in)

Đối với kích thước lớn hơn, các thuộc tính phải được thỏa thuận riêng. Các giá trị có giá trị cho các mẫu dọc và mẫu ngang.

Tính chất cơ học trong thời gian ngắn của dung dịch ủ Hợp kim 800H và Hợp kim 800HT ở nhiệt độ phòng và nhiệt độ cao; tối thiểu các giá trị theo bảng dữ liệu VdTÜV 412.

¹⁾ Trung bình, chỉ cho thông tin.

Tính chất cơ học ở nhiệt độ phòng theo bảng dữ liệu VdTÜV 412

Độ bền va chạm ISO V-notch

Giá trị trung bình ở nhiệt độ phòng, theo chiều dọc: 150 J / cm ²

Giá trị trung bình ở nhiệt độ phòng, ngang: 100 J / cm ²

9 ĐỔI TRẢ

Hàm lượng niken và crôm cao trong Hợp kim 800H và Hợp kim 800HT đảm bảo khả năng chống oxy hóa tuyệt vời. Các hợp kim cũng có khả năng chống oxy hóa, thấm nitơ và oxy hóa cao trong khí quyển sunfurous. Lớp oxit bảo vệ được tuân thủ dưới ứng suất nhiệt tĩnh và tuần hoàn. Cả hai vật liệu này đều đặc biệt chống lại quá trình cacbon hóa nếu một màng oxit mỏng được hình thành do quá trình oxy hóa trước.

Khả năng chống lại sự hấp thụ hydro của Hợp kim 800H và 800HT là tuyệt vời, do đó các hợp kim có thể được sử dụng trong sản xuất các chất chuyển hóa hydro và hơi nước / hydrocarbon.

10 CẤU TẠO

Kích thước hạt ASTM:

Hợp kim 800: không được chỉ định

Hợp kim 800H: 5 hoặc thô hơn

Hợp kim 800HT: 5 hoặc thô hơn

Hợp kim 800H là một hợp kim dung dịch rắn, austenitic, kết tủa các pha va chạm và pha 'trong quá trình lão hóa ở nhiệt độ cao. Titan nitrua, cacbua titan và cacbua crom thường xuất hiện trong cấu trúc vi mô của hợp kim. Các nitrua ổn định ở tất cả các nhiệt độ dưới điểm nóng chảy và do đó không bị ảnh hưởng bởi xử lý nhiệt.

Các carbua crom kết tủa trong hợp kim ở nhiệt độ từ 1000-2000 (540-1095 ℃). Do đó, hợp kim 800H tương tự như các hợp kim austenit khác ở chỗ nó có thể dễ bị ăn mòn giữa các tế bào (nhạy cảm) trong một số môi trường hung hăng nhất định khi tiếp xúc với nhiệt độ 1000 đến 1400 (540-760 ℃).

Một tính chất quan trọng của hợp kim 800H là sự tự do tương đối của nó khỏi nứt ăn mòn ứng suất clorua. Các nghiên cứu mở rộng về sự nứt ăn mòn ứng suất của hợp kim austenit trong dung dịch clorua đã chỉ ra rằng xu hướng nứt giảm khi tăng hàm lượng niken của hợp kim. Ví dụ, Inconel 600, với hàm lượng niken là 76%, được coi là miễn dịch với vết nứt ăn mòn ứng suất clorua-ion. Hợp kim 800H (32,5% Ni) có thể được chế tạo để phá vỡ trong các thử nghiệm nghiêm trọng trong phòng thí nghiệm, nhưng nó có sức đề kháng cao đến mức nó thường được sử dụng để thay thế các vật liệu bị hỏng trong quá trình nứt do ăn mòn ứng suất.

11 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN

Hợp kim 800H được chỉ định là UNS N08810 và Số Werkstoff 1.4876 và 1.4958. Nó được liệt kê trong NACE MR0175 / ISO15156 cho dịch vụ dầu khí. Hợp kim 800H có sẵn như ống, ống, tấm, dải, tấm, thanh tròn, thanh phẳng, rèn cổ phiếu, hình lục giác và dây.

Thanh, Thanh, Dây, Rèn

ASTM B 408 & ASME SB 408 (Thanh & Thanh)

ASTM B 564 & ASME SB 564 (rèn)

Mã ASME 1325 (Tất cả các mẫu sản phẩm)

Trường hợp mã ASME 1949 (Tha thứ)

SAE AMS 5766 (Rod & Bar)

ISO 9723 (Thanh & Thanh)

ISO 9724 (Dây)

ISO 9725 (Rèn)

BS 3076NA15 (Thanh & Thanh)

BS 3075NA15 (Dây)

VdTÜV 412 (Tất cả sản phẩm)

Tấm, Tấm và Dải

ASTM A240 / ASME SA240 (Tấm, Tấm và Dải)

ASTM A480 / ASME SA480 (Tấm, Tấm và Dải)

ASTM B409 / ASME SB409 (Tấm, Tấm và Dải)

ASTM B906 / ASME SB906 (Tấm, Tấm và Dải)

Mã ASME 1325 (Tất cả các mẫu sản phẩm)

Mã ASME 2339 (Tấm)

SAE AMS 5871 (Tấm, Tấm và Dải)

BS 3072NA15 (Tấm & Tấm)

BS 3073NA15 (Dải)

VdTÜV 412 (Tất cả sản phẩm)

ISO 6208 (tấm, tấm và dải)

Ống và ống

ASTM B163 / ASME SB163 (Dàn ngưng tụ và ống trao đổi nhiệt)

ASTM B407 / ASME SB407 (Ống và ống liền mạch)

ASTM B829 / ASME SB 829 (Dàn ống & ống)

ASTM B514 / ASME SB514 (Ống hàn)

ASTM B775 / ASME SB775 (Ống hàn)

ASTM B515 / ASME SB515 (ống hàn)

ASTM B751 / ASME SB751 (ống hàn)

Mã ASME 1325 (Tất cả các mẫu sản phẩm)

ASME N-20 (Ống ngưng tụ và bộ trao đổi nhiệt làm việc lạnh cho dịch vụ hạt nhân)

BS 3074NA15 (Dàn ống & ống)

VdTÜV 412 (Tất cả sản phẩm)

ISO 6207 (Ống liền mạch)

Các hình thức sản phẩm khác

ASTM B366 / ASME SB366 (Phụ kiện)

12 ƯU ĐIỂM CẠNH TRANH

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.

(4) Hiệu suất cao.
