Thanh sáng thép không gỉ AISI 440C cho hàng không vũ trụ như các thành phần máy phát sóng cánh

1 SẢN PHẨM

Thanh sáng bằng thép không gỉ AISI 440C (UNS S44004) đầu tiên trên thế giới dành cho ứng dụng cao cấp như các bộ phận tạo sóng cánh

2 CHỈ ĐỊNH TƯƠNG ĐƯƠNG

UNS S44004, X105CrMo17, W.Nr.1.4125, SUS 440C, 9Cr18Mo, 102Cr17Mo, SAE 51440C

3 TỔNG QUAN

Thép không gỉ AISI 440C là thép không gỉ martensitic có hàm lượng carbon và crom cao và được thiết kế để cung cấp các đặc tính không gỉ với độ cứng tối đa.Nó đã được sử dụng chủ yếu như một loại thép chịu lực, và được sử dụng trong điều kiện cứng cộng với tôi luyện.Khi được xử lý nhiệt, thép không gỉ 440C đạt độ cứng cao nhất so với bất kỳ loại thép không gỉ nào (khoảng Rockwell C 60).

Sau khi xử lý nhiệt, nó có khả năng đạt được độ bền, độ cứng và khả năng chống mài mòn cao nhất trong tất cả các hợp kim không gỉ.So với các loại austenit, 440C có khả năng chống ăn mòn vừa phải, tương đương với 304. Loại tấm thép không gỉ này có thể được làm cứng thông qua xử lý nhiệt, nhưng gia công tốt hơn trong điều kiện ủ và trở nên cực kỳ khó khăn sau khi được làm cứng.

Độ bền cao nhất có thể đạt được thông qua quá trình làm cứng và đánh bóng, đồng thời các đặc tính của thép 440C khiến nó trở nên lý tưởng cho các lưỡi dao và dụng cụ cắt như lưỡi dao phẫu thuật.Lớp này, một khi đã cứng lại, giữ được cạnh sắc và chống ăn mòn, đồng thời có thể được đánh bóng để có lớp hoàn thiện gần như gương.Độ dẻo dai và khả năng chống mài mòn khiến thép không gỉ 440C trở thành lựa chọn tốt cho các dụng cụ như đục và ổ bi.

4 lợi thế

(1) Chất lượng hàng đầu thế giới

(2) Độ tinh khiết cực cao (Ví dụ Oxy thấp hơn 8ppm)

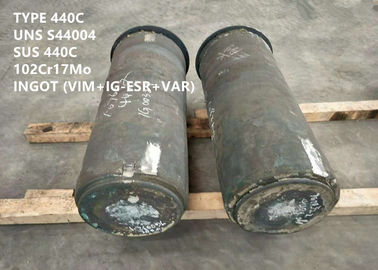

Quy trình luyện kim có độ tinh khiết cực cao VIM + IG-ESR + VAR

(3) Cường độ cực cao (Ví dụ: cường độ năng suất hơn 1400MPa)

5 Ứng dụng chính

Đối với các thiết bị cao cấp với các thành phần cốt lõi đòi hỏi khắt khe như bộ tạo sóng cánh máy bay đòi hỏi độ tinh khiết cực cao và độ bền cực cao trong điều kiện làm việc khắc nghiệt.

Trên báo cáo thử nghiệm để tham khảo.

6 THÀNH PHẦN HÓA HỌC (khối lượng):

7TÀI SẢN VẬT CHẤT

Mật độ: 7,62g/cm³(0,275lb/năm³)

Nhiệt dung riêng trung bình từ 32 đến 212°F: 0,11 Btu/lb/°F

Hệ số giãn nở nhiệt trung bình từ 32 đến 212°F: 5,60 x 10^-6trong/trong/°F

Độ dẫn nhiệt: 212°F, 168,0 BTU-in/hr/ft²/°F

Mô đun đàn hồi 29.0 x 10³ksi

Điện trở suất70°F: 361,0 ohm-cir-mil/ft

số 8CCHỐNG LÃO HÓA

Thép không gỉ 440C chống ăn mòn trong môi trường gia đình bình thường và môi trường công nghiệp rất nhẹ, bao gồm nhiều sản phẩm dầu mỏ và vật liệu hữu cơ.

Lớp này được sử dụng trong điều kiện cứng cộng với tôi luyện.Khả năng chống ăn mòn tối ưu đạt được bằng cách làm cứng từ 2000ºF (1093ºC) để đảm bảo dung dịch cacbua tốt hơn.

Tuy nhiên, cần cẩn thận để giảm thiểu thời gian ở 2000ºF (1093ºC) để tránh làm thô hạt quá mức.Để chống ăn mòn tốt nhất, nhiệt độ ram nên ở dưới khoảng 800ºF (427ºC).

Để có khả năng chống ăn mòn tối ưu, các bề mặt phải không có vảy, chất bôi trơn, các hạt lạ và lớp phủ được áp dụng cho bản vẽ và tiêu đề.Sau khi chế tạo các bộ phận, cần xem xét việc làm sạch và/hoặc thụ động hóa.

9 TÍNH CHẤT CƠ HỌC

Tính chất cơ học ở nhiệt độ phòng điển hình

Cứng 1900°F(1038°C), tôi dầu, ủ 600°F(316°C)

độ cứng điển hình

1” (25,4mm) tròn, được làm cứng ở nhiệt độ 1900°F (1038°C), tôi dầu và ủ trong một giờ.

Để có khả năng chống ăn mòn tối ưu, không ủ trên 800°F (427°C)

10 GIA CÔNG VÀ DẠNG HÌNH

làm việc nóng

Thép này nên được xử lý như thép công cụ tốc độ cao.Làm nóng trước đến 1400/1500ºF (760/816ºC), sau đó làm nóng từ từ và đồng đều đến 1900/2100ºF (1038/1149ºC).Không rèn dưới 1700ºF (927ºC) và hâm nóng thường xuyên nếu cần.Làm nguội trong lò nung nếu có thể hoặc trong tro hoặc vôi khô ấm.Ủ sau khi rèn;nguội đến nhiệt độ phòng trước khi ủ.

Làm việc lạnh

Nếu được ủ để có độ mềm tối đa, loại thép này có thể được tạo hình hoặc tạo hình nguội vừa phải.

khả năng gia công

Đối với hầu hết các hoạt động gia công, loại thép này cắt tốt nhất khi ở điều kiện ủ mềm chết.Do hàm lượng carbon cao, nó có phần giống như thép tốc độ cao.Bởi vì khoai tây chiên rất dai và dai, nên dụng cụ uốn và bẻ phoi rất quan trọng.

11 XỬ LÝ NHIỆT

ủ

Để có độ mềm tối đa, loại thép này phải được nung nóng đồng đều đến 1550/1600ºF (843/871ºC).Ngâm và làm nguội rất chậm trong lò.Độ cứng Brinell xấp xỉ 223. Xử lý nhiệt trung gian hoặc xử lý nhiệt đồng đều đến 1350/1400ºF (732/760ºC).Không khí mát mẻ.Độ cứng Brinell khoảng 255.

làm cứng

Làm nóng đến 1850/1950ºF (1010/1066ºC);ngâm;dập tắt trong dầu ấm hoặc làm mát trong không khí.Đừng quá nóng.Khi quá nhiệt, không thể đạt được độ cứng hoàn toàn.Xem bình luận dưới khả năng chống ăn mòn.

ủ

Độ cứng xấp xỉ Rockwell C 60 sẽ thu được.Để loại bỏ ứng suất cực đại mà vẫn giữ được độ cứng tối đa, tôi luyện ít nhất một giờ ở nhiệt độ 300/350ºF (149/177ºC).

12 THỜI KỲ KINH DOANH
