Thông tin chi tiết sản phẩm:
|
Vật tư: | Hợp kim C-22, UNS N06022, một hợp kim chống ăn mòn tiên tiến hoàn toàn Austenit | ||
---|---|---|---|
Điểm nổi bật: | hợp kim đặc biệt độ bền cao,hợp kim nhiệt độ cao,hợp kim hiệu suất cao 22 thanh |
Thanh hợp kim hiệu suất cao 22 (C-22, N06022), ống, dải, rèn, dây để xử lý hóa chất và hóa dầu
1 SẢN PHẨM
Hợp chất hiệu suất cao Hợp kim 22 (hợp kim C-22, UNS N06022) cho chế biến hóa chất và hóa dầu

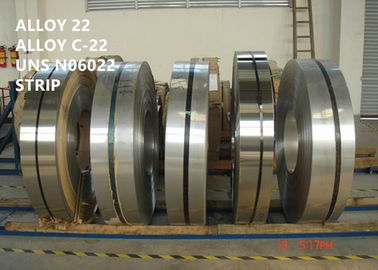

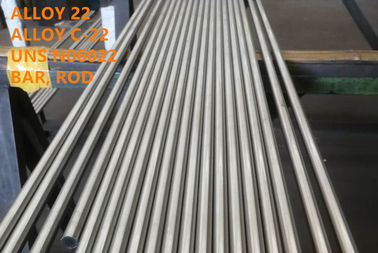

Các hình thức bán sản phẩm hợp kim 22 tiêu chuẩn bao gồm tấm, dải, tấm, thanh tròn, thanh phẳng, rèn, lục giác, vòng, đĩa và dây.
THIẾT KẾ 2 THIẾT BỊ
Hợp kim C-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), hợp kim Inconel® 22, VDM® Alloy 22, Nicrofer 5621 hMoW, Hastelloy® C-22®
3 TỔNG QUAN
Hợp kim 22 là một hợp kim chống ăn mòn tiên tiến hoàn toàn austenitic cung cấp khả năng chống ăn mòn và tấn công ở nhiệt độ cao. Hợp kim này cung cấp khả năng chống ăn mòn đặc biệt, rỗ, ăn mòn kẽ hở, tấn công giữa các hạt và nứt ăn mòn ứng suất.
4 ỨNG DỤNG
Hợp kim 22 có một lĩnh vực ứng dụng rộng rãi trong ngành hóa chất và hóa dầu và được sử dụng cho các thành phần trong các quy trình hữu cơ có chứa clorua và cho các hệ thống xúc tác. Vật liệu này đặc biệt hiệu quả trong các axit khoáng nóng, ô nhiễm, dung dịch, axit hữu cơ (như axit formic và axit axetic) hoặc nước biển.
Các lĩnh vực ứng dụng khác là:
Sản xuất axit axetic
Ngành dược
Hóa chất tốt
5 THÀNH PHẦN HÓA CHẤT (wt%):
Bảng 1 (wt%) theo tiêu chuẩn ASTM B575
Fe | Ni | Đồng | Cr | Mơ | W |
2.0-6.0 | Thăng bằng | ≤2,5 | 20,0-22,5 | 12,5-14,5 | 2,5-3,5 |
C | Mn | Sĩ | P | S | V |
.0.015 | .50,50 | .080,08 | .00.020 | .00.020 | .350,35 |
* Tham chiếu đến 'số dư' của một chế phẩm không đảm bảo đây chỉ là phần tử được đề cập nhưng nó chiếm ưu thế và các phần khác chỉ hiện diện với số lượng tối thiểu.
Bảng 2 Thành phần tiêu biểu của hợp kim chống ăn mòn Ni-Cr-Mo-W
Bảng này so sánh hàm lượng hợp kim kết hợp (Cr + Mo + W + Nb) của Hợp kim 22 với các vật liệu hợp kim tương tự khác.
Hợp kim | UNS số | Không. | Fe | Ni | Cr | Mơ | W hoặc Nb | PREN * |
686 | N06686 | 2.4606 | 1 | 57 | 20,5 | 16.3 | 3.9 | 50,8 |
22 | N06022 | 2.4602 | 2,5 | 59 | 21,5 | 14.1 | 3,1 | 47.3 |
C-276 | N10276 | 2.4819 | 6 | 57 | 15,5 | 16 | 3.9 | 45,4 |
625 | N06625 | 2,4856 | 3 | 62 | 22 | 9 | 3,6Nb | 40,8 |
C-4 | N06455 | 2,4611 | 2 | 66 | 16 | 16 | - | 40 |
6 TÍNH CHẤT VẬT LÝ
Mật độ ở 20 ° C: 0.311 lb / trong 3 (8,61g / cm 3 )
Phạm vi nóng chảy: 1351-1387 ° C (2464-2529 ° F)
Nhiệt dung riêng: 0,091Btu / lb • ° F (381J / kg • ° C)
Độ thấm ở 200 oersted (15,9 kA / m): .001,001
Điện trở suất: 730,7 ohm • Circ mil / ft, 1.215 microhm • m
Modul của Young (Năng động) 30.3x10 3 ksi. (209 GPa)
Hệ số mở rộng 70-200 ° F, 6,90 x 10 6 in / in • ° F (21-193 ° C, 12,42 m / m • ° C)
TÍNH CHẤT ECHANICS 7 M
Các giá trị tối thiểu sau đây tại phòng và nhiệt độ tăng áp dụng cho điều kiện ủ dung dịch đối với các mẫu thử dọc và ngang của các kích thước quy định. Các thuộc tính cho kích thước lớn hơn phải được thỏa thuận riêng.
Bảng 3 Tính chất cơ học ở nhiệt độ phòng và nhiệt độ cao. Giá trị tối thiểu theo Bảng VdTÜV 479
Nhiệt độ | Sức mạnh năng suất Rp 0,2 | Sức mạnh năng suất Rp 1,0 | Độ bền kéo Rm | Độ giãn dài A | ||||
° C | ° F | MPa | ksi | MPa | ksi | MPa | ksi | % |
20 | 68 | 310 | 45 | 335 | 48,6 | 690-950 | 100-138 | 45 |
100 | 212 | 270 | 39,2 | 290 | 42.1 | |||
200 | 392 | 225 | 32,6 | 245 | 35,5 | |||
300 | 300 | 195 | 28.3 | 215 | 31.2 | |||
400 | 752 | 175 | 25,4 | 195 | 28.3 |
Bảng 4 Tính chất cơ học ở nhiệt độ phòng. Giá trị tối thiểu theo Bảng VdTÜV 479
Mẫu sản phẩm | Kích thước | Sức mạnh năng suất Rp 0,2 | Sức mạnh năng suất Rp 1,0 | Độ bền kéo Rm | Độ giãn dài A | ||||
mm | trong | MPa | ksi | MPa | ksi | MPa | ksi | % | |
Đĩa | 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48,6 | 90 690 | 100 | 45 |
Xôn xao | 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48,6 | 90 690 | 100 | 45 |
Đĩa | 3-50 | 0.118-1.97 | ≥ 310 | 45 | ≥ 335 | 48,6 | 90 690 | 100 | 45 |
Quán ba | 10-90 | 0,383-3,54 | ≥ 310 | 45 | ≥ 335 | 48,6 | 90 690 | 100 | 45 |
Năng lượng tác động ISO V-notch KV
Giá trị tối thiểu | Giá trị tối thiểu |
20 ° C (68 ° F) | -196 ° C (-321 ° F) |
120 J (88,5 ft · lbs) | 96 J (22,9 ft · lbs) |
1) Giá trị trung bình của 3 mẫu. Chỉ một giá trị có thể giảm xuống dưới giá trị trung bình tối thiểu và không quá 30%. Các giá trị cũng áp dụng cho các vùng ảnh hưởng nhiệt trong các mối hàn.
2) Các giá trị này chỉ áp dụng cho các mẫu bình thường theo DIN EN ISO 148-1. Đối với các mẫu quá nhỏ theo DIN EN ISO 148-1, các giá trị tối thiểu được chỉ định cho độ bền va đập notch phải được giảm theo cách tuyến tính với mặt cắt mẫu trong khe hở. Đối với các mẫu quá nhỏ <5 mm theo DIN EN ISO 148-1, các giá trị cho từng trường hợp riêng lẻ phải được phối hợp riêng với nhà sản xuất.
8 ĐỔI TRẢ
Do nồng độ carbon và silicon cực thấp, Alloy 22 không có xu hướng phân tán ranh giới hạt trong quá trình tạo hình hoặc hàn nóng. Do đó, hợp kim này có thể được sử dụng trong nhiều quá trình hóa học với cả môi trường oxy hóa và khử khi hàn. Nồng độ crôm, molypden và niken cao làm cho hợp kim chống lại các cuộc tấn công ion. Nồng độ vonfram làm tăng thêm sức đề kháng này. Hợp kim 22 có khả năng chống lại khí clo, hypochlorite và các dung dịch điôxit clo như những chất có thể gặp trong ngành công nghiệp cellulose. Hợp kim được đặc trưng bởi tính kháng tuyệt vời đối với các dung dịch muối oxy hóa đậm đặc (như sắt III và clorua đồng)
9 KỸ THUẬT VI SINH
Hợp kim 22 có cấu trúc tinh thể hình khối, đặt chính giữa.
10 HƯỚNG DẪN LÀM VIỆC
Hợp kim 22 dễ dàng chế tạo theo quy trình tiêu chuẩn cho hợp kim niken. Nó có thể dễ dàng hình thành cả nóng và lạnh và cũng có thể được gia công.
Sưởi
Vật liệu này có thể được tạo hình nóng trong khoảng nhiệt độ từ 1100 đến 900 ° C (2012 ° F - 1652 ° F) với sự làm mát nhanh chóng sau đó trong nước hoặc không khí. Xử lý nhiệt sau khi tạo hình nóng được khuyến nghị để đạt được các đặc tính tối ưu. Để làm nóng, phôi phải được đặt trong lò đã được làm nóng đến giá trị mục tiêu.
Hình lạnh
Hợp kim 22 có tốc độ đông cứng cao hơn các loại thép không gỉ austenit khác. Điều này nên được tính đến khi lựa chọn thiết bị hình thành. Các phôi phải ở trong điều kiện ủ giải pháp. Ủ trung gian là cần thiết cho công việc hình thành lạnh lớn. Đối với hình thành lạnh trên 15%, phải tiến hành ủ dung dịch mới.
Xử lý nhiệt
Việc ủ giải pháp nên diễn ra ở nhiệt độ từ 1105 đến 1135 ° C (2021-2075 ° F).
Làm mát bằng nước nên được tăng tốc với nước để đạt được các đặc tính ăn mòn tối ưu. Làm mát không khí nhanh cũng có thể được thực hiện ở độ dày nhỏ hơn khoảng. 1,5 mm.
Gia công
Hợp kim 22 nên được gia công trong điều kiện ủ dung dịch. Do xu hướng gia công cứng đáng kể so với thép không gỉ austenit hợp kim thấp, tốc độ cắt thấp và mức thức ăn không quá cao nên được chọn và luôn luôn nên sử dụng công cụ cắt. Độ sâu chip thích hợp là rất quan trọng để cắt xuống dưới vùng cứng đã được hình thành trước đó. Tản nhiệt tối ưu bằng cách sử dụng một lượng lớn chất bôi trơn thích hợp, tốt nhất là dung dịch nước lạnh, có ảnh hưởng đáng kể đến quá trình gia công ổn định.
11 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN
Hợp kim 22 được phê duyệt để xây dựng các bình chịu áp lực và các bộ phận theo Bộ nồi hơi và bình áp lực ASME Phần VIII, Phân khu 1 cho dịch vụ lên tới 1250 ° F (677 ° C). Hợp kim cũng được VdTÜV chấp thuận theo Werkstoffblatt 479.
Rod, Bar, dây và rèn cổ phiếu
ASTM B462 Rod, Bar và rèn Stock
Rèn ASTM B564 / ASME SB564
Thanh, thanh và dây của ASTM B574 / ASME SB574
Mã ASME 2226
Trường hợp mã ASME N-621
ISO 9723
ISO 9724
Dây ISO 18274
Thanh & Thanh DIN 17752,
Dây DIN 17753
DIN 17754 rèn
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
Tấm, tấm
ASTM B575 / ASME SB575
ASTM B906 / ASME SB906
Mã ASME 2226
Trường hợp mã ASME N-621
ISO 6208
ISO 9722
DIN 17750
NACE MR 0103 / ISO 17945
NACE MR 0175 / ISO 15156
VdTÜV 479
Dải
ASTM B575 / ASME SB575
ISO 6208
ISO 18274
NACE MR0175 / ISO 15156
Ống và ống
ASTM B619 / ASME SB619
Ống hàn ASTM B775 / ASME SB775
ASTM B622 / ASME SB622
Ống liền mạch ASTM B829 / ASME SB829
ASTM B626 / ASME SB626
Ống hàn ASTM B751 / ASME SB751
Mã ASME 2226
Trường hợp mã ASME N-621
ISO 6207
DIN 17751
Sản phẩm hàn
Phụ gia kim loại INCONEL
AWS A5,14
ERNiCrMo-10
Điện cực hàn INCONEL 622
AWS A5.11
ENiCrMo-10
Các hình thức sản phẩm khác
Phụ kiện ASTM B366 / ASME SB366
Thành phần DIN 17744
12 ƯU ĐIỂM CẠNH TRANH
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.
(4) Quá trình nấu chảy siêu tinh khiết: VIM + IG-ESR + VAR
(5) Hiệu suất cao tuyệt vời.
13 HẠN KINH DOANH
Số lượng đặt hàng tối thiểu | Thỏa thuận |
Giá bán | Thỏa thuận |
chi tiết đóng gói | ngăn nước, vận chuyển đi biển, đóng gói xuất khẩu tiêu chuẩn của nhà máy |
dấu | Theo đơn đặt hàng |
Thời gian giao hàng | 60-90 ngày |
Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
Khả năng cung ứng | 300 tấn / tháng |
