Hợp kim đặc biệt nổi bật 945X cho ngành công nghiệp hóa dầu Loại cường độ cao

Hợp kim nổi bật 945X (Alloy 945, UNS N09945) thanh, ống, rèn, dây cho chế biến hóa chất và hóa dầu

1 SẢN PHẨM

Hợp kim nổi bật 945X (Alloy 945, UNS N09945) thanh, ống, rèn, dây cho chế biến hóa chất và hóa dầu

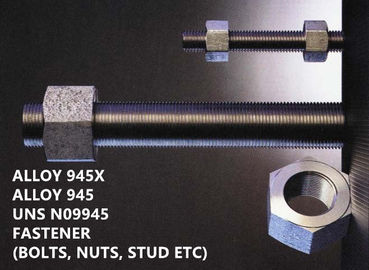

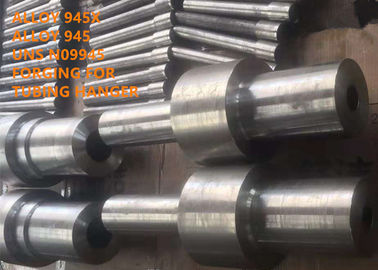

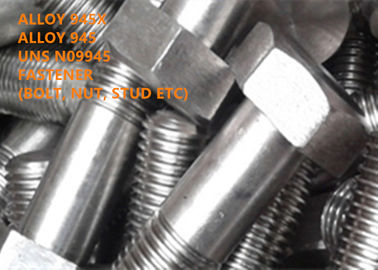

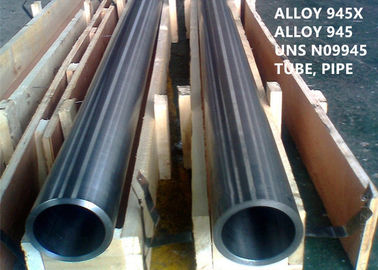

Các dạng bán sản phẩm tiêu chuẩn của hợp kim 945 bao gồm thanh tròn, thanh lục giác, rèn, vòng, đĩa, ống, dây và dây buộc, v.v.

2 THIẾT KẾ TƯƠNG ĐƯƠNG

Hợp kim 945, UNS N09945, Hợp kim Incoloy ® 945®, Hợp kim Incoloy ® 945X ®

3 TỔNG QUAT

Alloy 945X là hợp kim niken-sắt-crom có ​​độ cứng lâu năm với sự bổ sung của molypden, đồng, niobi, titan và nhôm.Thành phần hóa học hợp kim được thiết kế để cung cấp sự kết hợp của độ bền cao và khả năng chống ăn mòn tuyệt vời.Hàm lượng niken đủ để bảo vệ chống nứt do ăn mòn do ứng suất ion clorua.

Niken, kết hợp với molypden và đồng, cũng cho khả năng chống ăn mòn chung vượt trội đối với các hóa chất khử.Molypden hỗ trợ khả năng chống ăn mòn rỗ và vết nứt.Hàm lượng crom cao của hợp kim cung cấp khả năng chống lại môi trường oxy hóa.Niobi, titan và nhôm được thêm vào để cung cấp phần thể tích cao có kích thước nhỏ hơn micromet phân bố đồng đều kiểu gamma nguyên tố Ni (NbTiAl) và gamma nguyên tố kép kiểu Ni (TiNbAl).Các kết tủa của chúng là nguyên nhân tạo nên độ bền cao của hợp kim nhờ cơ chế tăng cường phân tán.Xử lý nhiệt làm cứng kết tủa đặc biệt (làm cứng tuổi) được phát triển để cung cấp độ bền cần thiết.

4 ĐƠN XIN

Hợp kim 945X thích hợp cho các ứng dụng khác nhau đòi hỏi sự kết hợp của độ bền cao và khả năng chống ăn mòn.Bởi vì hợp kim có khả năng chống nứt ăn mòn ứng suất sunfua và nứt ăn mòn ứng suất trong H₂Môi trường chứa S, hợp kim đã được sử dụng trong các thành phần dầu và khí tự nhiên cho các giếng khí dưới đáy và bề mặt bao gồm các công cụ SSSV, MWE / LWD, móc lót, máy đóng gói, các thành phần cho BOP và hơn thế nữa.Một trong những ứng dụng chính của hợp kim 945X là OCTG và khớp nối.Hơn nữa, hợp kim này thích hợp để sử dụng trong các núm hạ cánh, khớp nối dụng cụ, nâng khí, ốc vít, trục máy bơm và các hệ thống đường ống có độ bền cao.

5 THÀNH PHẦN HÓA HỌC (% trọng lượng):

6 TÍNH CHẤT VẬT LÝ

Mật độ: 0,298 lbs / in³ / 8.265 g / cm³

Phạm vi nóng chảy: 2323 - 2424 ° F / 1273 - 1329 ° C

Điện trở suất, 682 ohm.cmil / ft / 1,10 ΜΩ-m

Độ thấm ở 200 oersted (15,9 kA / m) = 1,002

Mô đun của Young, 29,4 x 10⁶ psi 29,4 / 202,7 GPa

7 MTÍNH CHẤT HÓA HỌC

Giới hạn tính chất cơ học của hợp kim ủ + tuổi 945, 945X và 925

Giới hạn các đặc tính cơ học của thanh hợp kim cấp trục được ủ, kéo nguội và lâu năm 945 và 945X

số 8 CHỐNG ĂN MÒN

Nồng độ Niken, Crom, Molypden và Đồng được tối ưu hóa để cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường dầu và khí đối với Vết nứt do ứng suất Hydrogen gây ra (GHSC), Vết nứt do ứng suất sunfua (SSC) và Vết nứt do ăn mòn do ứng suất (SCC).

9 HƯỚNG DẪN LÀM VIỆC

Làm việc nóng

Hợp kim 945X có thể được gia công nóng và lạnh tương tự như các siêu hợp kim Ni-base thông thường khác.Phạm vi làm việc nóng của Alloy 945X là 1700 ° F đến 2100 ° F (930 ° C đến 1150 ° C).Đặc tính làm việc nóng của Hợp kim 945X rất giống với hợp kim 718.

Làm việc lạnh

Hợp kim 945 có thể dễ dàng gia công nguội với độ lạnh lên đến 40%.Hình 1 cho thấy đường cong gia công cứng của hợp kim 945, Hợp kim K-500, thép không gỉ 304 và hợp kim 718. Tốc độ gia công cứng của hợp kim 945 tương tự như của hợp kim K-500.

Hình 1 Tỷ lệ gia công cứng của các hợp kim khác nhau

Khả năng gia công

Hợp kim 945X là hợp kim cứng tuổi với khả năng gia công tốt trong điều kiện ủ hoặc ủ trong dung dịch.Cần phải có các dụng cụ cứng có góc cào tích cực và các kỹ thuật giảm thiểu việc làm cứng vật liệu.Kết quả tốt nhất thu được bằng cách gia công thô trước khi làm cứng tuổi và hoàn thiện sau khi xử lý nhiệt.Khả năng gia công của hợp kim 945X có thể so sánh với hợp kim 718.

MỘTủ

Hợp kim 945X có thể được ủ trong phạm vi nhiệt độ từ 1750 ° F đến 1950 ° F (954 ° C đến 1066 ° C).Để có cấu trúc và tính chất vi mô tốt nhất, hợp kim nên được ủ trong phạm vi từ 1850 ° F (1010 ° C) đến 1950 ° F (1066 ° C).

Hình 2 cho thấy kích thước và độ cứng của hạt so với nhiệt độ ủ.

Biểu đồ kích thước hạt so với nhiệt độ ủ cho một số sản phẩm máy nghiền khác nhau được thể hiện như Hình 3.

Hình 2 Độ cứng và kích thước hạt so với nhiệt độ ủ cho hợp kim 945 và 945X

Hình 3 Kích thước hạt so với nhiệt độ ủ của hợp kim 945. Dữ liệu hiển thị một dải kích thước hạt được tạo ra bằng cách sử dụng các dạng sản phẩm khác nhau.

Già đi hardening

1300 ° F-1350 ° F (704 ° C-732 ° C) / 6-8 giờ, lò làm mát 50 ° F-100 ° F (26-56 ° C) / h đến 1125 ° F -1175 ° F (607 ° C –635 ° C), giữ ở nhiệt độ này 6-8 giờ, không khí mát.

Hình 4 Độ cứng theo tuổi của Hợp kim 945. Vật liệu được ủ và phơi ở nhiệt độ già trong 8 giờ

11 TIÊU CHUẨN RÕ RÀNG

Dựa trên thử nghiệm ăn mòn trên diện rộng, Hợp kim 945X đã được NACE MR0175 / ISO-15156-3 đưa vào ứng dụng dầu khí cho tới NACE cấp VII ở cấp độ cứng tối đa là 42Rc và cấp VI-450ºF.

12 LỢI THẾ CẠNH TRANH

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển về hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, vật liệu và sản phẩm kim loại hiếm và kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Các công nghệ được cấp bằng sáng chế.

(4) Quy trình nấu chảy siêu tinh khiết: VIM + IG-ESR + VAR

(5) Hiệu suất cao tuyệt vời.
