Hợp kim chống ăn mòn Oceanising, Hợp kim hiệu suất cao UNS N06686

Hợp kim chống ăn mòn 686 (N06686) ống, dải, thanh, rèn, dây buộc, dây cho đi biển

1 SẢN PHẨM

Hợp kim chống ăn mòn nổi bật 686 (UNS N06686) cho ứng dụng đi biển và biển.

Hợp kim 686 có sẵn ở dạng sản phẩm như ống, ống, tấm, dải, tấm, thanh tròn và lục giác, rèn, rèn cổ phiếu, dây và thanh dây trong cuộn dây, và dây buộc (bu lông, đai ốc và đinh tán, v.v.).

THIẾT KẾ 2 THIẾT BỊ

UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), Hợp kim Inconel® 686

3 MỘT PPLICATION

Hợp kim 686 được sử dụng để chống lại môi trường xâm thực trong chế biến hóa học, đi biển, kiểm soát ô nhiễm, sản xuất giấy và bột giấy và các ứng dụng quản lý chất thải.

4 TỔNG QUAN

Hợp kim 686 là hợp kim Ni-Cr-Mo-W một pha, ít cacbon, austenitic cung cấp khả năng chống ăn mòn vượt trội trong một loạt các môi trường khắc nghiệt. Niken cao (Ni) và molypden (Mo) của nó cung cấp sức đề kháng tốt trong điều kiện giảm, và crôm cao (Cr) cung cấp khả năng chống lại môi trường oxy hóa. Molybdenum (Mo) và vonfram (W) chống lại sự ăn mòn cục bộ như rỗ. Sắt (Fe) được kiểm soát chặt chẽ để tăng cường tính chất. Carbon thấp (C) giúp giảm thiểu lượng mưa ranh giới hạt để duy trì khả năng chống ăn mòn trong các khu vực chịu ảnh hưởng nhiệt của mối hàn. Khả năng chống ăn mòn nói chung, rỗ và kẽ hở tăng theo hàm lượng hợp kim (Cr + Mo + W) và hợp kim 686 đạt điểm cao hơn vật liệu cạnh tranh.

Hợp kim 686 được gọi là hợp kim chống ăn mòn của thế kỷ 21. Nó là hợp kim cao nhất của vật liệu hợp kim chống ăn mòn thương mại.

5 THÀNH PHẦN HÓA CHẤT (wt%):

6 SỞ HỮU VẬT LÝ

Mật độ ở nhiệt độ phòng: 0,315 lb / trong ³ (8,73 g / cm ³ )

Phạm vi nóng chảy: 2440-2516 ° F (1338-1380 ° C)

Độ thấm ở 200 oersted (15,9 kA / m): 1,0001

7 TÍNH CHẤT CƠ KHÍ

Bảng 7-1 Tính chất cơ học của nhiệt độ phòng

Bảng 7-2 Kiểm tra độ bền kéo ở nhiệt độ cao

8 ĐỔI TRẢ

Hợp kim 686 có khả năng chống ăn mòn vượt trội, chống ăn mòn ứng suất và chống ăn mòn rỗ và kẽ hở. Khả năng chống kết tủa giữa các hạt trong quá trình hàn duy trì khả năng chống ăn mòn trong các vùng ảnh hưởng nhiệt của các mối hàn.

Nó cung cấp khả năng chống lại cả axit khử và oxy hóa và các dung dịch axit hỗn hợp. Nó đặc biệt phù hợp để xử lý các axit hỗn hợp có chứa nồng độ halogen cao. Nó đã cho thấy sức đề kháng tốt đối với môi trường axit hỗn hợp có độ pH từ 1 trở xuống, và mức clorua trên 100.000 ppm.

Khả năng chống ăn mòn hợp kim đối với ăn mòn rỗ thường được so sánh bằng cách tham khảo cái gọi là Số lượng tương đương kháng rỗ của Nhóm - PREN. Hiệu suất tiềm năng có thể được so sánh bằng tính toán:

PREN =% Cr + 1,5 (% Mo +% W +% Nb)

Theo thứ tự xuất sắc, Hợp kim 686 được hợp kim hóa cao được chứng minh là sự lựa chọn tối ưu trong số các hợp kim Ni-Cr-Mo có sẵn trên thị trường, có khả năng chịu hố:

Chống ăn mòn - Ứng dụng hàng hải

Hợp kim 686 thể hiện khả năng chống ăn mòn tuyệt vời, ăn mòn điện và cục bộ và sự hấp thụ hydro trong nước biển (Bảng dưới đây). Ngoài ra, nước biển chỉ có ảnh hưởng nhỏ đến độ bền mỏi của hợp kim (Hình 2). Do đó, hợp kim 686 là một vật liệu lý tưởng cho dịch vụ hàng hải.

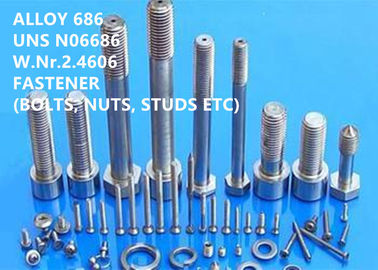

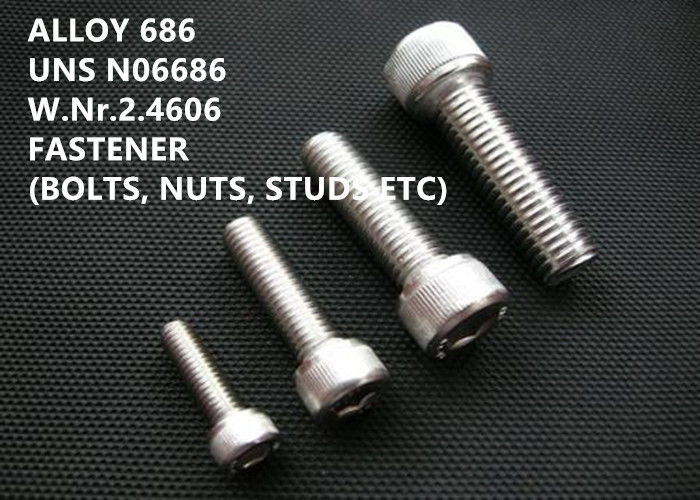

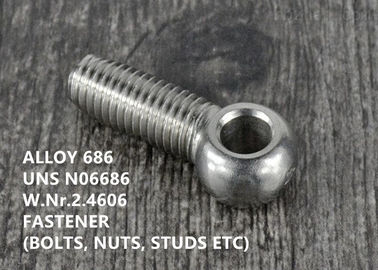

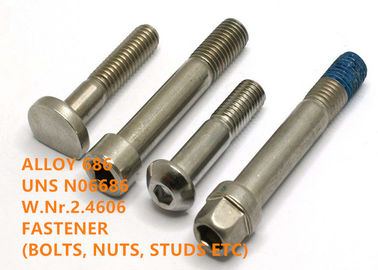

Chốt hợp kim 686 (bu lông, đai ốc, đinh tán, v.v.) hoạt động tốt trong dịch vụ hàng hải. Hợp kim 686 có thể được tăng cường bằng cách gia công nguội để mang lại mức cường độ 150 ksi nếu cần bắt vít cường độ cao. Những ốc vít cường độ cao này cung cấp về cơ bản khả năng chống ăn mòn trong nước biển như vật liệu ủ.

Bảng 8-1 Khả năng chống ăn mòn kẽ hở trong nước biển clo hóa ở 60 ° C trong 60 ngày

Bảng 8-2 Khả năng chống ăn mòn kẽ hở trong nước biển yên tĩnh ở 25 ° C (77 ° F) trong 60 ngày

Bảng 8-3 Khả năng chống ăn mòn kẽ hở trong nước biển chảy ở 14,4 ° C (58 ° F) trong 180 ngày

9 HƯỚNG DẪN LÀM VIỆC

Sự bịa đặt

Hợp kim 686 dễ chế tạo. Hoạt động tạo hình có thể bằng các phương pháp tiêu chuẩn được sử dụng cho các hợp kim niken cao khác như Hợp kim C-276, Hợp kim 22 và Hợp kim 625. Làm cứng trong quá trình tạo hình lạnh có thể làm cho quá trình ủ trung gian cần thiết.

Làm việc nóng

Hình thành nóng nên nằm trong khoảng 1600-2250 ° F (870-1230 ° C), với tất cả hình thành nặng trên 2000 ° F (1090 ° C).

Ủ

Hợp kim 686 thường được ủ ở 2150-2200 ° F (1180-1200 ° C) với khả năng làm lạnh nhanh.

10 THÔNG SỐ KỸ THUẬT TIÊU CHUẨN

Hợp kim 686 cho phép thiết kế cho ASME Phần VIII, xây dựng Phân khu 1 cho dịch vụ lên đến 800 ° F được xác định trong Trường hợp mã ASME 2198 và Bảng 1B của ASME Phần II, Phần D. Đối với chế tạo ASME, Hợp kim 686 được phân loại là P- Tài liệu số 44. Hợp kim 686 được VdTÜV chấp thuận cho sử dụng ở nhiệt độ lên tới 400 ° C trong Werkstoffblatt 515 / 12.97. Hợp kim này được phê duyệt theo NACE MR0175 cho dịch vụ dầu khí.

Tất cả các orms

NACE RP0294

Rod, b ar, w ire , rèn và f orging s tock

ASTM B462

ASME SB564 / ASTM B564

ASME SB574 / ASTMB574

DIN 17752

DIN 17753

DIN 17754

Đĩa, s heet và s chuyến đi

ASME SB575 / ASTMB575

ASTM B 906 / ASME SB 906

DIN 17750

Ống và t ube

ASTM B 163 / ASME SB 163

ASME SB619 / ASTM B619

ASME SB622 / ASTM B622

ASME SB626 / ASTM B626

ASME SB 751 / ASTM B751

ASME SB 775 / ASTM B775

ASME SB 829 / ASTM B829

DIN 17751

Que hàn p

AWS A5,14 / ERNiCrMo-14

AWS A5.11 / ENiCrMo-14

Chốt

ASTM F467, F467M

ASTM F468, F468M

SAE AMS J2295, J2271, J2655, J2280, J2484, J2485

Thành phần

DIN 17744

11 ƯU ĐIỂM CẠNH TRANH

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ được cấp bằng sáng chế.

(4) Quá trình nấu chảy siêu tinh khiết: VIM + IG-ESR + VAR

(5) Hiệu suất cao tuyệt vời.
