|
Thông tin chi tiết sản phẩm:
|
| Vật chất: | UNS S66315, một hợp kim bazơ sắt-niken cứng | ||
|---|---|---|---|
| Làm nổi bật: | hợp kim hiệu suất cao,hợp kim đặc biệt cường độ cao |
||
Hợp kim 3015 (hợp kim 3015) cho van xả động cơ đốt trong công suất cao
SẢN PHẨM
Van xả hợp kim 3015 (hợp kim 3015) cho động cơ đốt trong công suất cao (động cơ diesel và động cơ xăng) cho ô tô, đầu máy, máy kéo, tàu, xe tăng, giàn khoan dầu, máy móc xây dựng và trạm điện di động, vv cũng có thể có độ bền cao ốc vít ở nhiệt độ cao.
THIẾT KẾ THIẾT BỊ
UNS S66315, Hợp kim CarTech ® NCF 3015
MẪU SẢN PHẨM

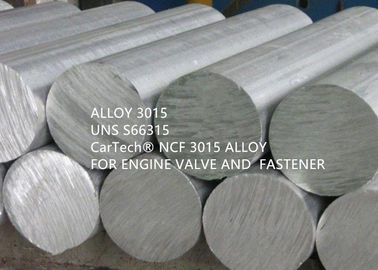

Hợp kim 3015 có sẵn ở các dạng thanh, que, dải, rèn, khối rèn, v.v.
PPLICATION
Do có độ bền và khả năng chống ăn mòn tuyệt vời ở nhiệt độ cao, Alloy 3015 có thể được xem xét cho các ứng dụng van động cơ, và cũng có thể được coi là sự thay thế cho siêu hợp kim gốc niken trong các ứng dụng liên quan đến nhu cầu cường độ ở nhiệt độ cao như ốc vít.
TỔNG QUAT
Hợp kim 3015 là hợp kim gốc sắt, niken cứng có thể kết tủa với các tính chất cơ học giữa các hợp kim gốc sắt và các hợp kim gốc niken đắt tiền hơn đã được sử dụng cho các ứng dụng van động cơ. Hợp kim được thiết kế cho độ bền cao và khả năng chống ăn mòn lên đến 1400 ° F (760 ° C).

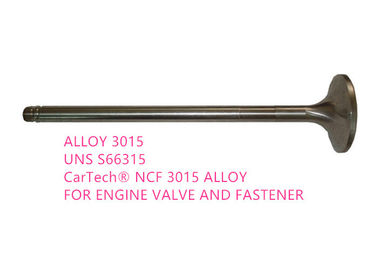

SKETCH CỦA GIÁ TRỊ TUYỆT VỜI
THỦ TỤC SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI
Làm trống → Gia nhiệt bằng điện rèn rèn đầu trống → Xử lý nhiệt của phôi đầu và que → Hàn ma sát → Quay thô hoặc mài → Hoàn thành quay → Cắt chiều dài cố định → Nghiền mịn thân cây → Mạ crôm thân van → Nghiền mịn thân cây → NDT của van thành phẩm → Giao hàng

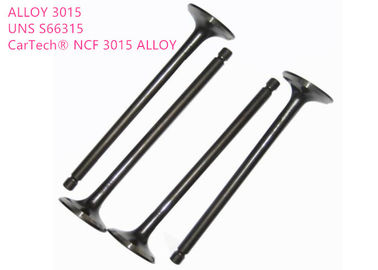

ĐIỀU KIỆN BỀ MẶT CỦA VỊ TRÍ TUYỆT VỜI
TRANG WEB SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI
THÀNH PHẦN HÓA CHẤT (wt%):
| Fe | Ni | Mơ | Cr | Ti | Nb |
| Thăng bằng | 30,0-33,5 | 0,40-1,00 | 13,5-15,5 | 2,30-2,90 | 0,40-0,90 |
| C | Al | Mn | Sĩ | P | S |
| .080,08 | 1,60-2,20 | .50,50 | .50,50 | .0.015 | .0.010 |
TÀI SẢN VẬT CHẤT
Mật độ: 0,2840 lb / trong 3 (7,88g / cm 3 )
Phạm vi nóng chảy: 2400 - 2550 ° F (1316 - 1399 ° C)
Điện trở suất: 643.0 ohm-cir-mil / ft ở 72 ° F (22 ° C)
Độ thấm từ: 1.0170Mu ở 200 oersted (15,9 kA / m)
Hệ số giãn nở nhiệt trung bình
| Nhiệt độ | Hệ số giãn nở nhiệt trung bình | ||
| 77 ° F đến | 25 ° C đến | x 10 -6 in / in / ° F | 10 -6 Pha / m ° C |
| 212 | 100 | 8.3 | 14.9 |
| 392 | 200 | 8,7 | 15.6 |
| 572 | 300 | 8,9 | 16 |
| 752 | 400 | 9 | 16.2 |
| 932 | 500 | 9,2 | 16,5 |
| 1112 | 600 | 9,3 | 16,7 |
| 1202 | 650 | 9,3 | 16.8 |
| 1292 | 700 | 9,3 | 16.8 |
| 1382 | 750 | 9,7 | 17,4 |
| 1472 | 800 | 10.2 | 18.3 |
Mô đun đàn hồi
| Nhiệt độ | Mô đun đàn hồi | ||
| ° F | ° C | x 10 3 ksi | x 10 3 MPa |
| 72 | 22 | 29 | 200 |
| 1200 | 649 | 22 | 152 |
| 1400 | 760 | 20 | 138 |
TÍNH CHẤT CƠ HỌC
(1) Charpy V n otch i mpact s bước
Thử nghiệm trên thanh tròn 0,625 "(16mm), xử lý nhiệt 1922 ° F (1050 ° C) / 0,5 giờ / môi dầu + 1382 ° F (750 ° C) / 4 giờ / AC
| Nhiệt độ | Sức mạnh tác động | ||
| ° F | ° C | ft-lb. | J |
| 70 | 21 | 83 | 113 |
(2) Độ cao của nhiệt độ tress r upture p roperties
Thử nghiệm trên thanh tròn 0,625 "(16mm), xử lý nhiệt 1922 ° F (1050 ° C) / 0,5 giờ / dầu tôi + 1382 ° F (750 ° C) / 4 giờ / AC
| Nhiệt độ | Căng thẳng để tạo ra vỡ trong: | ||||||
| 10 giờ | 100 giờ | 400 giờ | |||||
| ° F | ° C | ksi | MPa | ksi | MPa | ksi | MPa |
| 1350 | 732 | / | / | 55 | 380 | 40 | 276 |
| 1500 | 816 | 39 | 269 | 23 | 159 | / | / |
Thử nghiệm trên thanh tròn 0,625 "(16mm), xử lý nhiệt 1922 ° F (1050 ° C) / 0,5 giờ / dầu tôi + 1382 ° F (750 ° C) / 4 giờ / AC
(4) Độ bền kéo
Thử nghiệm trên thanh tròn 0,625 "(16mm), xử lý nhiệt 1922 ° F (1050 ° C) / 0,5 giờ / dầu tôi + 1382 ° F (750 ° C) / 4 giờ / AC
| Nhiệt độ | Sức mạnh 0,2% | Độ bền kéo | Độ giãn dài trong 4D% | Giảm diện tích% | |||
| ° F | ° C | ksi | MPa | ksi | MPa | ksi | MPa |
| 70 | 21 | 95 | 655 | 163 | 1124 | 35 | 54 |
| 800 | 427 | 90 | 621 | 145 | 1000 | 34 | 55 |
| 1000 | 538 | 89 | 614 | 143 | 986 | 32 | 53 |
| 1200 | 649 | 98 | 676 | 138 | 952 | 17 | 20 |
| 1400 | 760 | 82 | 567 | 92 | 634 | / | / |
HƯỚNG DẪN LÀM VIỆC
Làm việc nóng
Hợp kim 3015 có thể được rèn trong phạm vi nhiệt độ 1700/2000 ° F (927/1093 ° C). Kiểm soát cẩn thận nhiệt độ làm việc nóng và sự tích tụ nhiệt ma sát là cần thiết để tránh tình trạng ngắn nóng trên 2000 ° F (1093 ° C). Hợp kim 3015 có khả năng chống biến dạng thấp hơn đáng kể ở 1700/2000 ° F (927/1093 ° C) so với Hợp kim 751 gốc niken.
Làm việc lạnh
Do độ dẻo cao hơn và độ bền kéo hoặc độ bền nén thấp hơn, khả năng gia công nguội của Hợp kim 3015 tốt hơn so với các hợp kim gốc niken cứng như Hợp kim A-286, nó cứng hơn thép không gỉ austenit và làm việc nhanh chóng.
Giải pháp điều trị
Đun nóng đến 1922 ° F (1050 ° C), giữ ở nhiệt độ tối thiểu 30 phút, sau đó làm nguội dầu.
Điều trị tuổi
Hâm nóng lại đến 1382 ° F (750 ° C), giữ ở nhiệt độ trong 4 giờ, sau đó làm mát không khí.
Nghiền và đánh bóng
Đặc tính mài của Hợp kim 3015 tương tự như hợp kim 751.
LỢI THẾ CẠNH TRANH:
(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ bằng sáng chế.
(4) Kích thước hạt trung bình 9 hoặc mịn hơn.
(5) Hiệu suất cao
KẾT THÚC KINH DOANH
| Số lượng đặt hàng tối thiểu | Thỏa thuận |
| Giá bán | Thỏa thuận |
| chi tiết đóng gói | Ngăn nước, vận chuyển đi biển, hộp gỗ không khử trùng |
| dấu | Theo đơn đặt hàng |
| Thời gian giao hàng | 60-90 ngày |
| Điều khoản thanh toán | T / T, L / C trong tầm nhìn, D / P |
| Khả năng cung ứng | 100 tấn mỗi tháng |
Người liên hệ: Mr. lian
Tel: 86-13913685671
Fax: 86-510-86181887
