Thanh tròn / rèn hợp kim Van xả cho van xả động cơ đốt trong hạng nặng

Hợp kim 31V (hợp kim 31V) cho van xả động cơ đốt trong hạng nặng

SẢN PHẨM

Hợp kim 31V (hợp kim 31V) cho van xả động cơ đốt trong hạng nặng.

THIẾT KẾ THIẾT BỊ

UNS N07032, Hợp kim CarTech ^® 31V, Pyromet® 31V

MẪU SẢN PHẨM

Thanh tròn, rèn, rèn cổ phiếu, vv

PPLICATION

Do tính cân bằng tuyệt vời của nó, hợp kim 31V đã được coi là ứng cử viên cho nhiều ứng dụng đòi hỏi khắt khe, bao gồm nòng súng hỏa lực nhanh, phần cứng trong các đơn vị khí hóa than và van xả trong động cơ đốt trong hạng nặng.

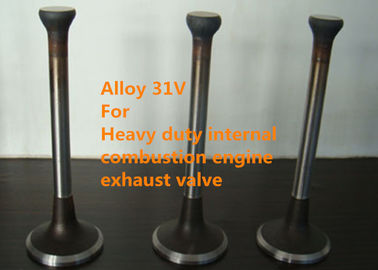

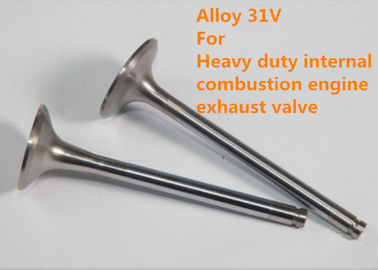

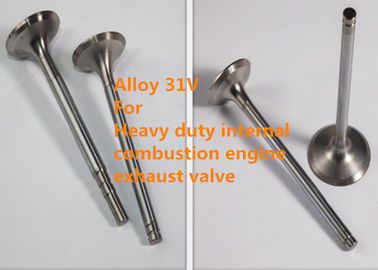

SKETCH CỦA GIÁ TRỊ TUYỆT VỜI

THỦ TỤC SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI

Làm trống → Gia nhiệt bằng điện rèn rèn đầu trống → Xử lý nhiệt của phôi đầu và que → Hàn ma sát → Quay thô hoặc mài → Hoàn thành quay → Cắt chiều dài cố định → Nghiền mịn thân cây → Mạ crôm thân van → Nghiền mịn thân cây → NDT của van thành phẩm → Giao hàng

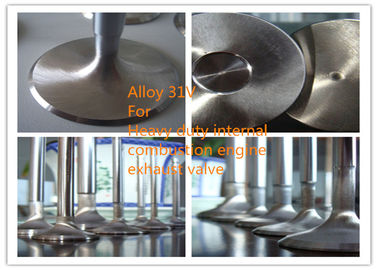

ĐIỀU KIỆN BỀ MẶT CỦA VỊ TRÍ TUYỆT VỜI

TRANG WEB SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI

TỔNG QUAT

Hợp kim 31V là hợp kim cứng có khả năng chống ăn mòn và chống ăn mòn, có sự kết hợp bất thường giữa khả năng chống ăn mòn và độ bền với nhiệt độ cao tới 1500 ° F (816 ° C).
Hợp kim này cho thấy khả năng chống chịu tốt với môi trường oxy hóa và oxy hóa nóng như những môi trường gặp phải trong dịch vụ động cơ diesel, cũng như môi trường chua như những môi trường gặp phải trong giếng khí và dầu chua sâu.

THÀNH PHẦN HÓA CHẤT (wt%):

Bảng 1

TÍNH CHẤT VẬT LÝ

Mật độ: 8,01 g / cm³ (0,289 lb / in³)

Phạm vi nóng chảy: 2250 - 2420 ° F (1232 - 1327 ° C)

TÍNH CHẤT CƠ HỌC

Phòng điển hình và tính chất cơ học nhiệt độ cao

Mẫu vật: 0,75 in (19mm) thanh tròn

Xử lý nhiệt:

1 Nhiệt được xử lý ở 2050 ° F (1121 ° C) 1 giờ, AC, 1550 ° F (843 ° C) 4 giờ, AC, 1350 ° F (732 ° C) 4 giờ, AC

2 Nhiệt được xử lý ở 2050 ° F (1121 ° C) 1 giờ, AC, 1300 ° F (704 ° C) 24 giờ

3 Nhiệt được xử lý ở 1875 ° F (1024 ° C) 1 giờ, làm nguội dầu, 1300 ° F (704 ° C) 24 giờ

CHỐNG ĂN MÒN

Các thử nghiệm nồi nấu trong phòng thí nghiệm nhằm đánh giá khả năng của hợp kim 31V để chống lại sự tấn công sunfua hóa ở nhiệt độ cao được thực hiện trong hỗn hợp 10 CaSO4 - 6 BaSO4 - 2 Na2SO4 - 1 C ở 1600 ° F (871 ° C) trong 80 giờ. Các kết quả được hiển thị trong siêu liên kết có tiêu đề "Kết quả thử nghiệm sunfua hóa - Hợp kim khác nhau" chỉ ra rằng hợp kim 31V có sức đề kháng vượt trội so với các hợp kim van diesel thương mại như hợp kim 751 và 80A, bị tấn công thảm khốc. Cả ba hợp kim đều có khả năng chống ăn mòn nóng bởi oxit chì ở 1675 ° F (913 ° C).
Trong hỗn hợp nóng chảy 90% Na2SO4 / 10% NaCl ở 1700 ° F (927 ° C) / 100 giờ, hợp kim 31V chỉ cho thấy sự tấn công nhẹ trong khi hợp kim 751 bị tấn công thảm khốc.
Đánh giá trong cả môi trường phòng thí nghiệm và hiện trường đã được tiến hành để thiết lập hợp kim 31V như một ứng cử viên để xem xét như một vật liệu chống nứt ứng suất sunfua cho các ứng dụng mỏ dầu trong môi trường chua.
Các thử nghiệm so sánh đã chỉ ra rằng hợp kim 31V vượt trội hơn so với hợp kim X-750 (một hợp kim được thiết lập cho dịch vụ chua) trong dung dịch NACE TM-01-77, bao gồm dung dịch nước muối chua đã khử axit, bão hòa với hydro sunfua.

Kết quả thử nghiệm sunfat hóa so sánh - các hợp kim khác nhau ở 1600 ° F (871 ° C)

ĐIỀU TRỊ SỨC KHỎE

Giải pháp t reatment

Nhiệt độ dung dịch thấp hơn, 1875 ° F (1025 ° C), sẽ dẫn đến kích thước hạt nhỏ hơn và đôi khi được sử dụng để tối ưu hóa các thuộc tính dưới 1200 ° F (649 ° C).
Tuổi tác

Cổ phiếu được xử lý bằng giải pháp có thể được cung cấp một hoặc hai tuổi để tương thích tối ưu với các quy trình sản xuất. Chu kỳ một tuổi là 1300 ° F (704 ° C) trong 24 giờ, sau đó là làm mát không khí. Chu kỳ hai tuổi bao gồm tuổi ổn định trong khoảng từ 1550/1600 ° F (843/871 ° C) trong 4 giờ, không khí mát mẻ, cộng với tuổi cuối cùng ở 1350 ° F (732 ° C) trong 4 giờ, không khí mát mẻ.

HƯỚNG DẪN SỬ DỤNG

Nóng hổi

Hợp kim 31V có thể được gia công nóng trong phạm vi nhiệt độ 1800/2100 ° F (980 ° / 1150 ° C). Kiểm soát cẩn thận nhiệt độ rèn và tích tụ nhiệt ma sát.
Nên tránh một lượng lớn biến dạng dưới 1800 ° F (980 ° C).
Rèn có thể là không khí hoặc quạt làm mát. Nên tránh làm nguội nước, đặc biệt đối với các phần lớn.

Khả năng gia công

Khả năng gia công của hợp kim này tương tự như các hợp kim cứng kết tủa sắt-niken khác, chẳng hạn như Hợp kim X-750.
Hợp kim có thể được gia công trong cả dung dịch ủ hoặc điều kiện làm cứng tuổi. Máy công cụ nên có nguồn điện dồi dào, và tốc độ cắt phải chậm.
Để hoạt động chip tốt hơn trên bộ ngắt chip và hoàn thiện được cải thiện, hãy sử dụng vật liệu trong điều kiện độ cứng.

LỢI THẾ CẠNH TRANH:

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ bằng sáng chế.

(4) Kích thước hạt trung bình 9 hoặc mịn hơn.

(5) Hiệu suất cao

KẾT THÚC KINH DOANH
