Van xả khí LF2 hợp kim cường độ cao cho trạm ô tô và điện thoại di động

Van hợp kim LF2 (hợp kim van LF2) cho van xả động cơ đốt trong hiệu suất cao

SẢN PHẨM

Hợp kim LF2 (hợp kim van LF2) cho động cơ đốt trong hiệu suất cao (động cơ diesel và động cơ xăng) cho van ô tô, đầu máy, máy kéo, tàu, xe tăng, giàn khoan dầu, máy móc xây dựng và trạm điện di động, v.v.

MẪU SẢN PHẨM

Thanh và que: điều kiện giao hàng được cuộn, xử lý nhiệt, oxy hóa, tẩy cặn, quay, mặt đất và đánh bóng, vv

Khác: đĩa, ống và ống liền mạch, xi lanh, rèn, khối rèn, vv

PPLICATION

Hợp kim LF2 chủ yếu được sử dụng làm vật liệu van xả cho động cơ đốt trong công suất cao như động cơ diesel hạng nặng.

SKETCH CỦA GIÁ TRỊ TUYỆT VỜI

THỦ TỤC SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI

Làm trống → Gia nhiệt bằng điện rèn rèn đầu trống → Xử lý nhiệt của phôi đầu và que → Hàn ma sát → Quay thô hoặc mài → Hoàn thành quay → Cắt chiều dài cố định → Nghiền mịn thân cây → Mạ crôm thân van → Nghiền mịn thân cây → NDT của van thành phẩm → Giao hàng

ĐIỀU KIỆN BỀ MẶT CỦA VỊ TRÍ TUYỆT VỜI

TRANG WEB SẢN XUẤT CỦA VỊ TRÍ TUYỆT VỜI

THÀNH PHẦN HÓA CHẤT (wt%):

TỔNG QUAT

Vật liệu van là một vật liệu cần thiết để sản xuất động cơ xăng và đầu vào động cơ diesel và van xả, nhưng cũng là vật liệu chính trong toàn bộ động cơ. Để đáp ứng nhu cầu của các loại động cơ đốt trong khác nhau, các nước phát triển trên thế giới không ngừng phát triển tất cả các loại vật liệu van xả mới.

Đầu vào và van xả trong ăn mòn khí ở nhiệt độ cao, tải trọng cao và tác động căng thẳng cao và môi trường khắc nghiệt khác, các van phải chịu được nhiệt độ lên tới 600-800 ° C. Hợp kim 80A và Hợp kim 751 là hai hợp kim van thường được sử dụng. Alloy 80A ngày càng được chú ý hơn vì hiệu suất nhiệt độ cao với việc sử dụng số lượng lớn của nó. Cấu trúc và tính chất của Hợp kim 80A đã được nghiên cứu, và người ta thấy rằng sự gia tăng tỷ lệ Ti / Al đã cải thiện đáng kể các tính chất cơ học ở nhiệt độ phòng. Khi Ti / Al tương đối thấp, pha β-NiAl bị kết tủa ra khỏi tinh thể, dẫn đến sự phá vỡ nhiệt độ cao của vật liệu.

Hợp kim LF2 là một hợp kim tăng cường cơ sở Fe-Ni kinh tế với khả năng chống ăn mòn khí ở nhiệt độ cao tuyệt vời và hiệu suất chống nhiệt độ cao. Nó có hiệu suất nhiệt độ cao gần như tương đương với Hợp kim 80A và Hợp kim 751, được sử dụng rộng rãi ở nước ngoài. Khi hàm lượng Ni giảm từ 70% xuống 30%, chi phí đã giảm đáng kể. Van làm bằng hợp kim này đã được sử dụng rộng rãi trong đầu máy 4B bởi Dongfeng, và đầu máy 240B được sản xuất bởi Công ty TNHH Đầu máy và Phương tiện CRRC Đại Liên, và công ty phụ tùng xe lửa tianjin và phụ tùng xe lửa Bắc Kinh động cơ diesel hạng nặng. Nó hoạt động khá chào đón. Ngoài ra, chúng được sử dụng rộng rãi trong xe thương mại hạng nặng và xe tải hạng nặng. Hợp kim LF2 là một loại hợp kim van có tiềm năng thị trường lớn. Tuy nhiên, với sự gia tăng liên tục của các thông số động cơ đốt trong và tăng nhiệt độ khí thải và tiêu chuẩn thanh lọc khí thải, các yêu cầu nghiêm ngặt hơn được đưa ra cho hiệu suất của hợp kim van.

KIM LOẠI

Ma trận của hợp kim LF2 là austenite. phase, pha MC, pha Laves và pha sigma là các pha kết tủa chính.

Phân tích pha hóa học của các hợp kim được thử nghiệm (phần khối lượng%)

Hình.1 Cấu trúc của hợp kim LF2 trong các nhiệt độ dung dịch khác nhau (a, d) 950 ℃; (b, e) 990 ℃; (c, f) 1070oC

Hình.2 Ảnh TEM của pha kết tủa và các mẫu nhiễu xạ khu vực được chọn (SAD) sau 990 ℃ x 1 h, WQ + 760 ℃ x 10 h, AC, (a) 'pha; (b) Pha sóng

Hình.3 Ảnh SEM (a) và phổ EDS (b) của pha MC sau 990 ℃ x 1 h, WQ + 760 ℃ x 10 h, AC

ĐIỀU TRỊ SỨC KHỎE

Xử lý dung dịch rắn

Mục đích của xử lý dung dịch rắn là hòa tan pha cacbua thứ hai và pha γ 'trong ma trận, để thu được dung dịch rắn không bão hòa đồng nhất, có lợi cho sự kết tủa lại các cacbua với sự phân bố đồng đều các hạt mịn và gamma' và các giai đoạn tăng cường khác trong quá trình lão hóa, đồng thời để loại bỏ ứng suất sinh ra trong quá trình xử lý nóng và lạnh và thúc đẩy quá trình kết tinh lại hợp kim. Thứ hai, xử lý dung dịch rắn cũng là để có được kích thước hạt thích hợp để đảm bảo tính ổn định của hiệu suất hợp kim.

Nhiệt độ dung dịch rắn tối ưu cho Hợp kim LF2 là 990 ° C, 1 giờ, làm mát bằng nước.

Điều trị lão hóa

Đối với mục đích của các tính chất cơ học và cấu trúc tối ưu, việc xử lý lão hóa tối ưu phải ở mức 760oC, giữ trong 10 giờ và làm mát không khí.

Hình 4 Cấu trúc vi mô của hợp kim LF2 dưới các nhiệt độ lão hóa khác nhau (dung dịch được xử lý ở nhiệt độ 990oC trong 1 giờ)

(a, d) 680 ℃, (b, e) 760 ℃, (c, f) 800 ℃

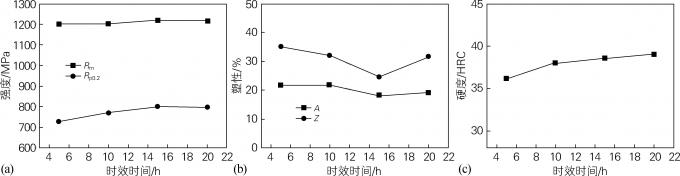

Hình.5 Tính chất cơ học của Hợp kim LF2 trong thời gian lão hóa khác nhau

(a) cường độ, (b) độ dẻo, (c) độ cứng

TÍNH CHẤT CƠ HỌC

Xử lý nhiệt: Ủ dung dịch rắn ở nhiệt độ 990 ℃ x 1h, WQ, lão hóa ở 760 ℃ x 10h, AC.

LỢI THẾ CẠNH TRANH:

(1) Hơn 50 năm kinh nghiệm nghiên cứu và phát triển hợp kim nhiệt độ cao, hợp kim chống ăn mòn, hợp kim chính xác, hợp kim chịu lửa, kim loại quý và các sản phẩm và vật liệu kim loại quý.
(2) 6 phòng thí nghiệm trọng điểm nhà nước và trung tâm hiệu chuẩn.
(3) Công nghệ bằng sáng chế.

(4) Kích thước hạt trung bình 9 hoặc mịn hơn.

(5) Hiệu suất cao

KẾT THÚC KINH DOANH
